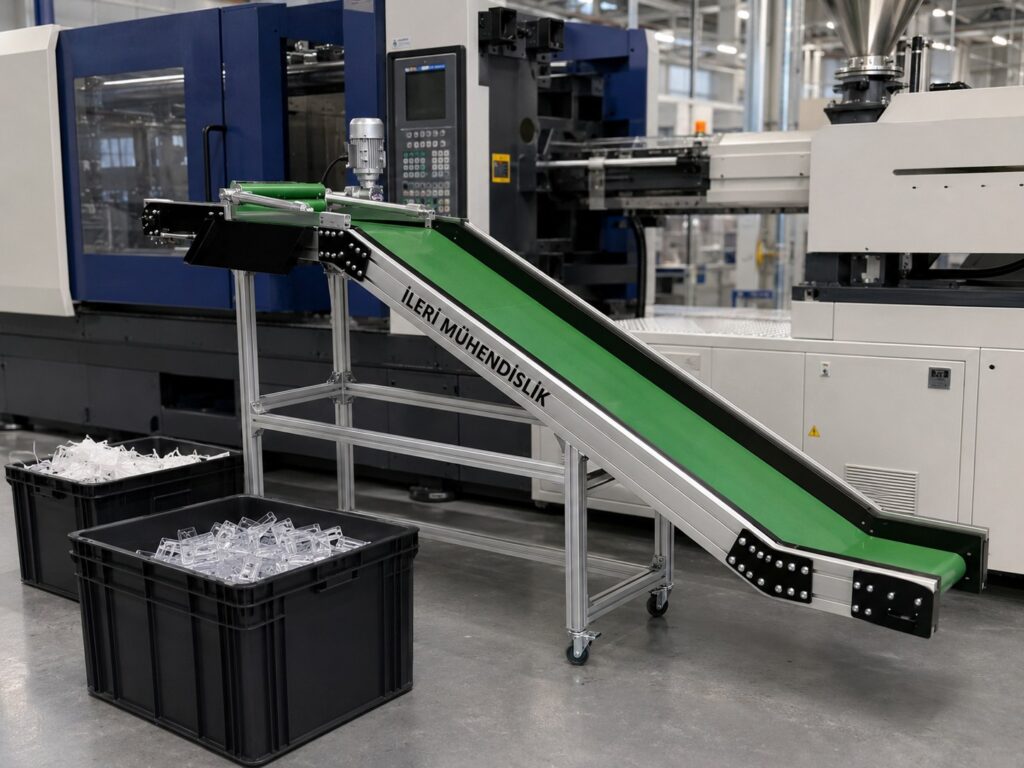

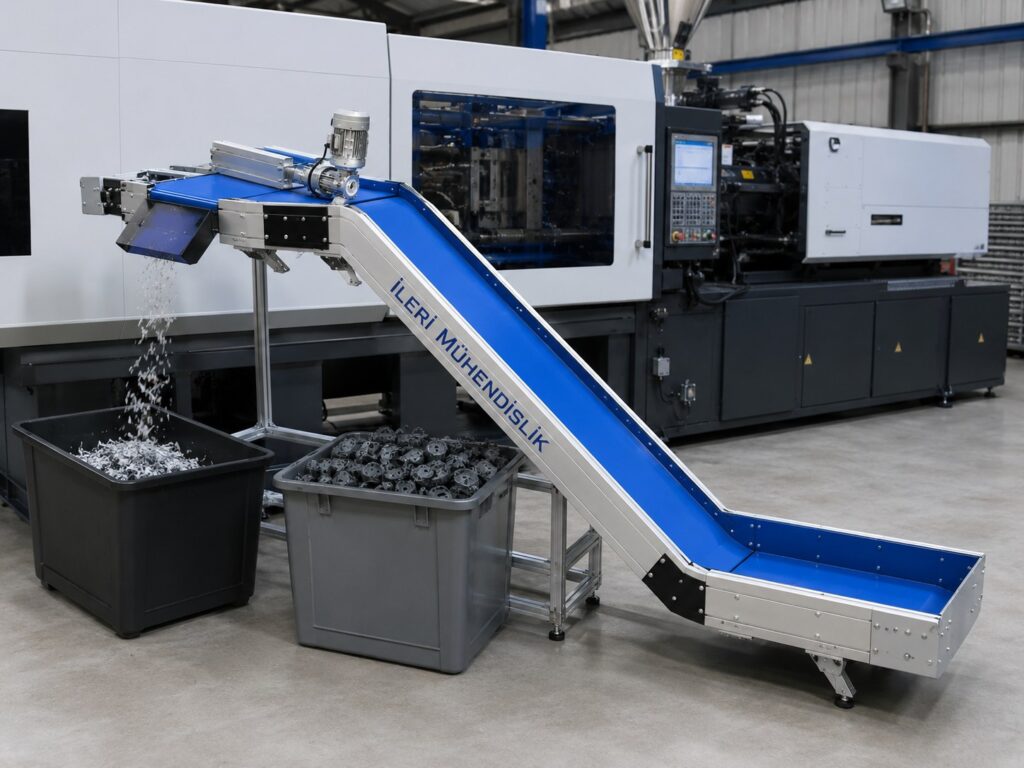

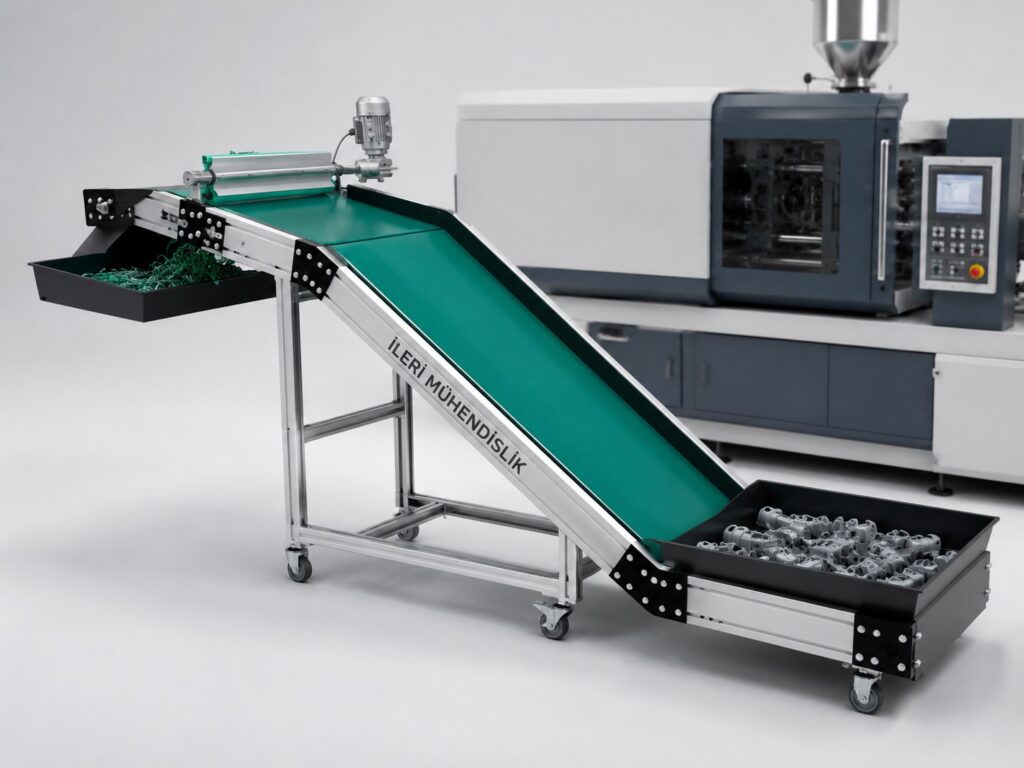

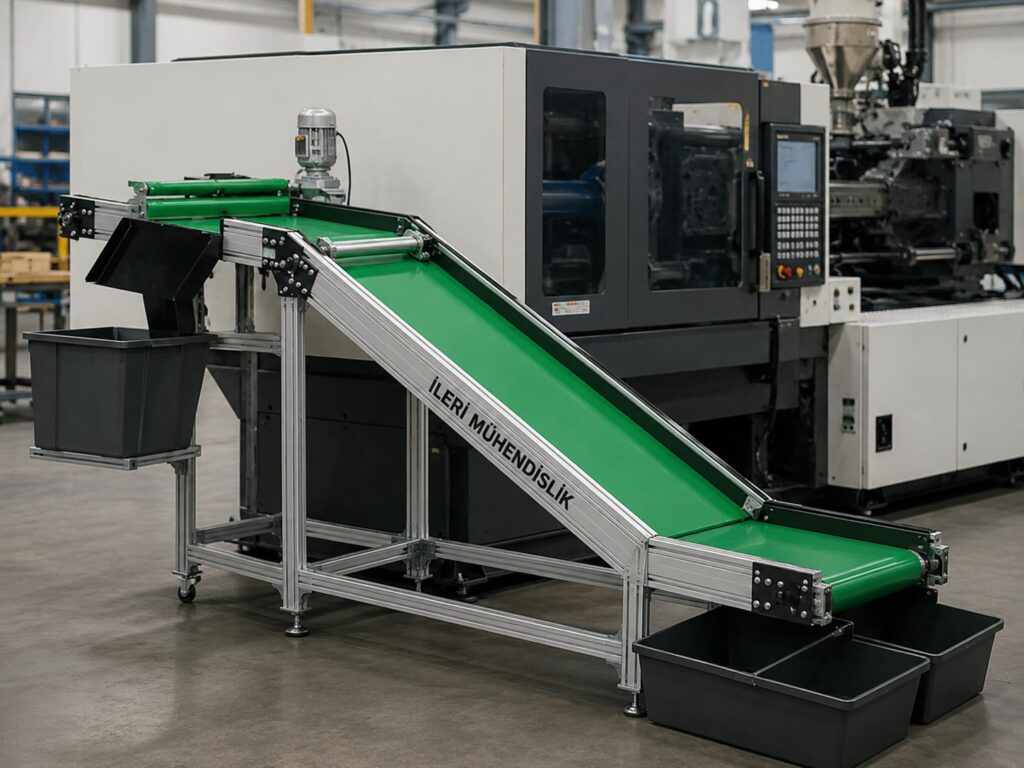

Yolluk Ayırıcılı Konveyör

Yolluk ayırıcılı konveyör, plastik enjeksiyon makinelerinden çıkan ürün ile yolluğun birbirinden otomatik olarak ayrılmasını sağlayan özel konveyör sistemidir. Özellikle yüksek üretim adetlerine sahip tesislerde işçilik maliyetini azaltmak, üretim hızını artırmak ve standart kalite elde etmek amacıyla tercih edilmektedir.

İleri Mühendislik olarak her ürünün yapısına uygun özel yolluk ayırma sistemleri tasarlıyor ve üretiyoruz.

Yolluk Ayırıcılı Konveyör Nedir?

Plastik enjeksiyon üretiminde birçok üründe, ürün ile birlikte kalıptan yolluk da çıkar.

Bu durumda ürünün kullanılabilmesi için yolluğun ayrılması gerekir.

Standart üretimlerde bu işlem genellikle operatör tarafından manuel olarak yapılmaktadır.

Ancak yüksek adetli üretimlerde manuel ayırma;

• zaman kaybına,
• işçilik maliyetine,
• üretim hızının düşmesine

neden olmaktadır.

Bu nedenle otomatik yolluk ayırma sistemleri tercih edilmektedir.

Manuel Yolluk Ayırma ile Otomatik Yolluk Ayırma Arasındaki Fark

Manuel sistemlerde ürün ve yolluk operatör tarafından tek tek ayrılır.

Bu yöntem düşük adetli üretimlerde yeterli olabilir.

Ancak yüksek üretim kapasitelerinde hem zaman kaybı oluşturur hem de sürekli operatör gerektirir.

Otomatik yolluk ayırma sistemlerinde ise ürün ve yolluk, konveyör üzerinde yer alan özel mekanizma sayesinde birbirinden ayrılır.

Ayırma işlemi sürekli ve operatöre ihtiyaç duymadan gerçekleşir.

Otomatik Yolluk Ayırmanın Avantajları

Otomatik yolluk ayırma sistemi üretime birçok avantaj sağlar.

• İşçilik maliyetini önemli ölçüde azaltır.
• Üretim hızını artırır.
• Operatör ihtiyacını azaltır.
• Sürekli aynı kaliteyi sağlar.
• Ürünlerin karışmasını önler.
• Verimliliği artırır.
• Zamandan tasarruf sağlar.
• Hatalı ayırma riskini azaltır.

Özellikle 24 saat çalışan enjeksiyon tesislerinde otomatik yolluk ayırma sistemleri kısa sürede yatırım maliyetini karşılayabilmektedir.

Neden Z Tipi Konveyör Kullanılır?

Yolluk ayırma sistemlerinde en çok tercih edilen konveyör tipi Z tipi enjeksiyon konveyörüdür.

Bunun temel nedeni, Z tipi konveyörün üst kısmında bulunan düz çalışma alanıdır.

Yolluk ayırma mekanizması bu düz bölüm üzerine yerleştirilmektedir.

Bu sayede ürün ve yolluk kontrollü şekilde ayrılarak farklı kasalara yönlendirilebilir.

L tipi konveyörlerde bu çalışma alanı bulunmadığından otomatik yolluk ayırma uygulamalarında genellikle tercih edilmez.

Bu nedenle otomatik yolluk ayırma sistemleri için en uygun çözüm çoğunlukla Z tipi konveyördür.

Ürün ve Yolluk Nasıl Ayrılır?

Yolluk ayırma sisteminin temel amacı, kalıptan birlikte çıkan ürün ile yolluğu otomatik olarak birbirinden ayırmaktır.

Sistem çalışırken ürün ve yolluk Z tipi konveyörün üst düz bölümüne gelir. Bu noktada kullanılan ayırma mekanizması sayesinde ürün ile yolluk birbirinden ayrılır.

Ayırma işlemi tamamlandıktan sonra;

• Ürünler üretim kasasına,
• Yolluklar ise geri dönüşüm kasasına

otomatik olarak yönlendirilir.

Bu sayede operatörün tek tek yolluk ayırmasına gerek kalmaz.

Otomatik Yolluk Ayırma Sistemi Nasıl Çalışır?

Çalışma prensibi oldukça basittir.

1. Ürün ve yolluk kalıptan birlikte çıkar.
2. Robot veya makine altı konveyör ürünü Z tipi konveyöre bırakır.
3. Ürün üst düz çalışma alanına gelir.
4. Ayırma mekanizması devreye girer.
5. Ürün ve yolluk birbirinden ayrılır.
6. Ürün ve yolluk farklı kasalara yönlendirilir.

Bu işlem üretim devam ederken kesintisiz olarak gerçekleşir.

Her Ürün İçin Aynı Sistem Kullanılır mı?

Hayır.

Her plastik ürünün geometrisi farklıdır.

Yolluğun bağlandığı nokta, ürünün şekli, ağırlığı ve kalıp yapısı değiştiği için her üründe aynı ayırma sistemi kullanılamaz.

Bu nedenle otomatik yolluk ayırma sistemleri standart değil, projeye özel tasarlanmalıdır.

İleri Mühendislik olarak her projeyi ayrı değerlendiriyor ve ürüne en uygun ayırma sistemini tasarlıyoruz.

Farklı Yolluk Ayırma Sistemleri

Yolluk ayırma yalnızca tek bir yöntemle yapılmaz.

Ürünün yapısına göre farklı mühendislik çözümleri uygulanabilir.

En yaygın kullanılan sistemler;

• Mekanik ayırma sistemleri
• Özel aparatlı ayırma sistemleri
• Vibrasyonlu yolluk ayırma sistemleri
• Robot destekli ayırma sistemleri
• Ürüne özel tasarlanmış ayırma mekanizmaları

Her sistem her ürün için uygun değildir.

Doğru sistem, ürün yapısı analiz edildikten sonra belirlenmelidir.

Vibrasyonlu Yolluk Ayırma Sistemleri

Bazı plastik ürünlerde mekanik ayırma yeterli olmayabilir.

Bu gibi uygulamalarda vibrasyonlu sistemler kullanılmaktadır.

Titreşim sayesinde ürün ile yolluk birbirinden kontrollü şekilde ayrılır ve farklı yönlere sevk edilir.

Özellikle küçük plastik parçaların üretildiği uygulamalarda vibrasyonlu sistemler başarılı sonuç vermektedir.

Neden Standart Makine Kullanılmıyor?

Otomatik yolluk ayırma sistemlerinde standart bir makine kullanmak çoğu zaman mümkün değildir.

Çünkü;

• Her ürün farklıdır.
• Her kalıp farklıdır.
• Her yolluk yapısı farklıdır.
• Her fabrikanın üretim düzeni farklıdır.

Bu nedenle her proje mühendislik çalışması gerektirir.

Hazır bir makine yerine, ürüne uygun özel çözüm geliştirmek hem daha verimli hem de daha güvenilir sonuç verir.

🟧 İleri Mühendislik Mühendis Notu

Yolluk ayırma sistemlerinde amaç yalnızca ürünü ayırmak değildir.

Asıl amaç;

• üretim hızını artırmak,
• operatör ihtiyacını azaltmak,
• ürün hasarını önlemek,
• geri dönüşüm sürecini kolaylaştırmak
• ve sürekli aynı kaliteyi sağlamaktır.

Doğru tasarlanmış bir yolluk ayırma sistemi, özellikle yüksek adetli üretim yapan işletmelerde kısa sürede yatırım maliyetini karşılayabilir.

Teknik Özellikler

İleri Mühendislik tarafından üretilen yolluk ayırıcılı konveyörler tamamen projeye özel olarak tasarlanmaktadır.

Başlıca teknik özellikler:

• Konveyör Tipi: Z Tipi
• Bant Genişliği: 300 mm – 600 mm
• Bant Tipi: PVC Bant veya Modüler Bant
• Bant Kalınlığı: 2 mm veya 2,5 mm
• Şase: 23×127 Konveyör Profili veya 45×90 Sigma Profil
• Ayaklar: 45×45 Sigma Profil
• Tambur Çapı: Ø60 mm veya Ø114 mm
• Motor Gücü: Genellikle 0,37 kW
• Redüktör: 40 Gövde Sonsuz Tip Redüktör
• Motor Markaları: Volt veya Gamak
• Elektrik: 220V veya 380V
• Hız Kontrolü: İnvertörlü (Opsiyonel)
• Koruma Kabini: Opsiyonel

Daha büyük ürünlerde veya 5 metrenin üzerindeki sistemlerde motor gücü ve mekanik ekipmanlar yeniden hesaplanarak projeye uygun şekilde seçilmektedir.

Hangi Firmalar İçin Uygundur?

Yolluk ayırıcılı konveyör sistemleri özellikle;

• Otomotiv yan sanayi
• Beyaz eşya üretimi
• Elektrik ve elektronik sektörü
• Medikal plastik üretimi
• Ambalaj üretimi
• Teknik plastik parça üretimi

gibi yüksek adetli üretim yapan işletmeler için önemli avantaj sağlar.

Üretim adedi arttıkça otomatik ayırma sistemlerinin sağladığı zaman ve işçilik tasarrufu daha belirgin hale gelir.

Neden İleri Mühendislik?

Her plastik ürün için aynı yolluk ayırma sistemi uygun değildir.

İleri Mühendislik olarak öncelikle ürünü, kalıbı ve üretim sürecini analiz ediyor, ardından en uygun ayırma sistemini tasarlıyoruz.

Projelerimizde;

• Ürüne özel mühendislik çalışması yapılır.
• Gereksiz maliyet oluşturan çözümler önerilmez.
• Üretim hızını artıracak sistemler geliştirilir.
• Bakımı kolay mekanik yapılar tercih edilir.
• İhtiyaca göre farklı ayırma yöntemleri uygulanabilir.

Amacımız yalnızca bir konveyör üretmek değil, üretim hattınıza verim kazandıracak bir çözüm sunmaktır.

Teklif İçin Gerekli Bilgiler

Doğru sistemin tasarlanabilmesi için aşağıdaki bilgiler yeterlidir.

• Ürünün fotoğrafı
• Yolluğun fotoğrafı
• Ürün ölçüleri
• Ürün ağırlığı
• Kalıp göz sayısı
• Saatlik üretim kapasitesi
• Robot kullanılıp kullanılmadığı
• Enjeksiyon makinesi marka ve modeli
• Yerleşim planı (varsa)

Bu bilgiler doğrultusunda en uygun sistem belirlenerek teknik çizim ve fiyat teklifi hazırlanır.

Sık Sorulan Sorular

Yolluk ayırıcılı konveyör her üründe kullanılabilir mi?

Hayır. Her ürünün geometrisi ve yolluk yapısı farklı olduğu için sistem ürüne özel olarak tasarlanmalıdır.

Neden Z tipi konveyör tercih ediliyor?

Çünkü ayırma işlemi konveyörün üst düz bölümünde yapılmaktadır. Z tipi konveyör bu çalışma alanını sağlar ve ayırma mekanizmasının güvenli şekilde çalışmasına imkan verir.

L tipi konveyör kullanılabilir mi?

Genel olarak hayır. L tipi konveyörlerde ayırma mekanizmasını yerleştirecek düz çalışma alanı bulunmadığından otomatik yolluk ayırma uygulamalarında Z tipi tercih edilmektedir.

Yolluklar nereye gider?

Ayırma işleminden sonra yolluklar ayrı bir kasaya yönlendirilir. Daha sonra geri dönüşüm veya kırma işlemlerine gönderilebilir.

Ürünler nereye gider?

Ayırma sonrasında ürünler ayrı bir kasaya alınır veya doğrudan paketleme, kalite kontrol ya da montaj hattına aktarılabilir.

Manuel ayırma mı otomatik ayırma mı daha avantajlıdır?

Düşük adetli üretimlerde manuel ayırma yeterli olabilir. Ancak seri üretimde otomatik sistemler hem zamandan hem de işçilik maliyetinden önemli tasarruf sağlar.

Vibrasyonlu ayırma sistemi ne zaman tercih edilir?

Ürünün yapısına göre mekanik ayırmanın yeterli olmadığı durumlarda vibrasyonlu sistemler tercih edilebilir.

Standart makine mi kullanıyorsunuz?

Hayır. Yolluk ayırma sistemleri standart değildir. Her proje için ürün ve kalıp yapısına göre özel mühendislik çalışması yapılmaktadır.
