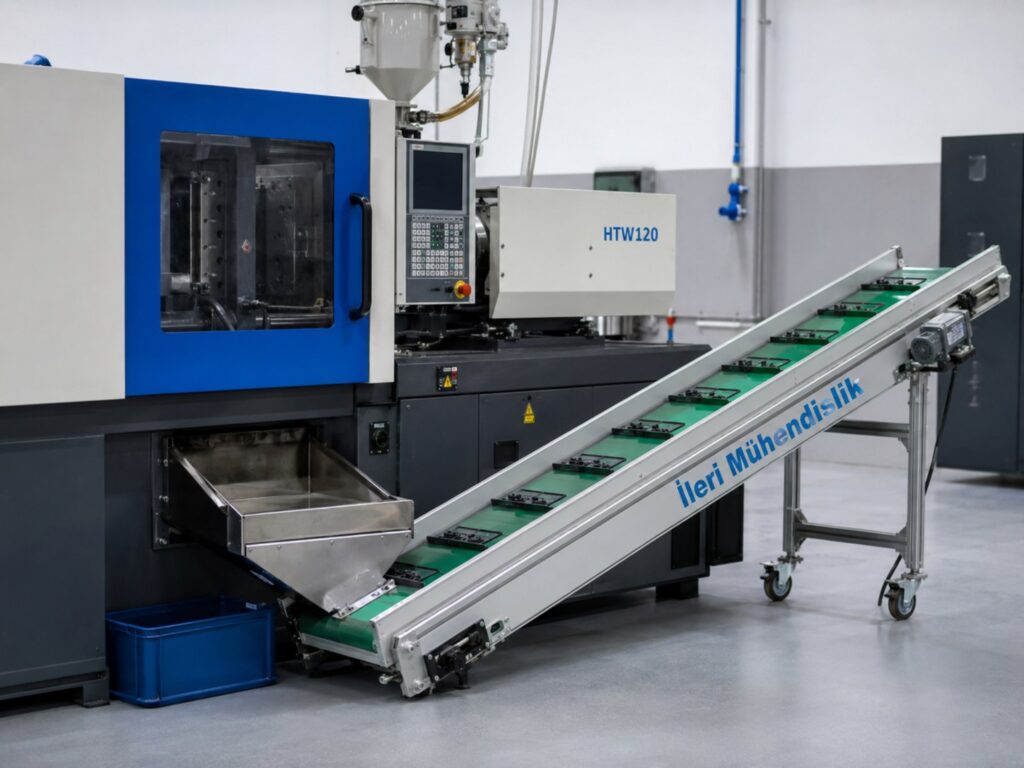

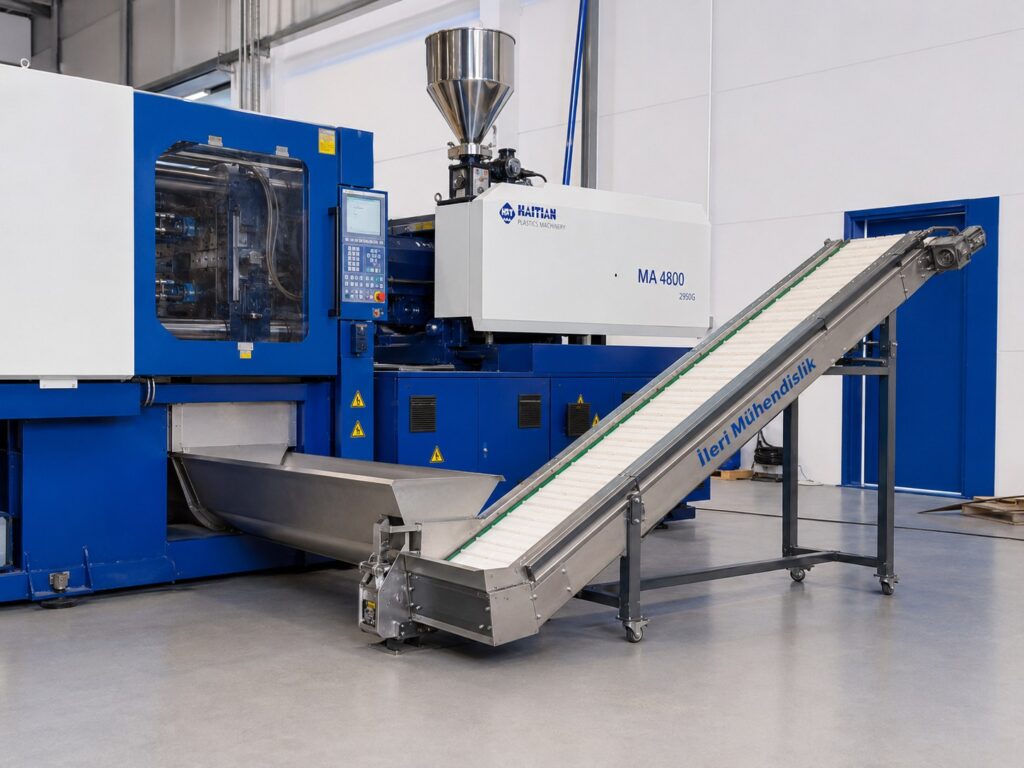

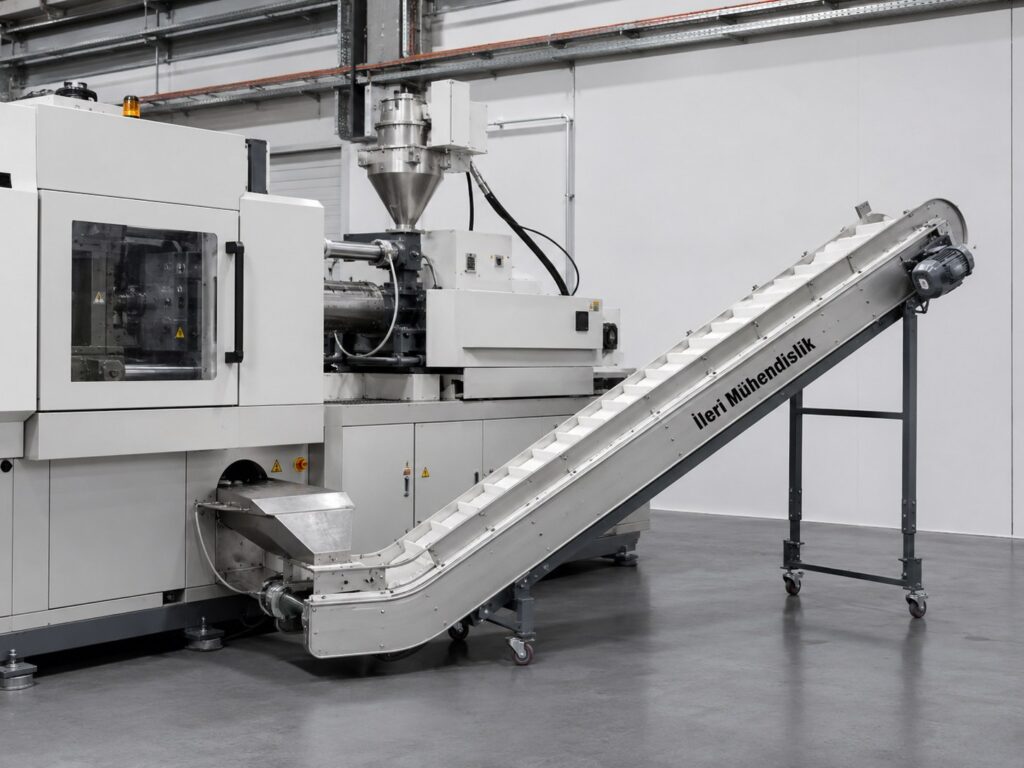

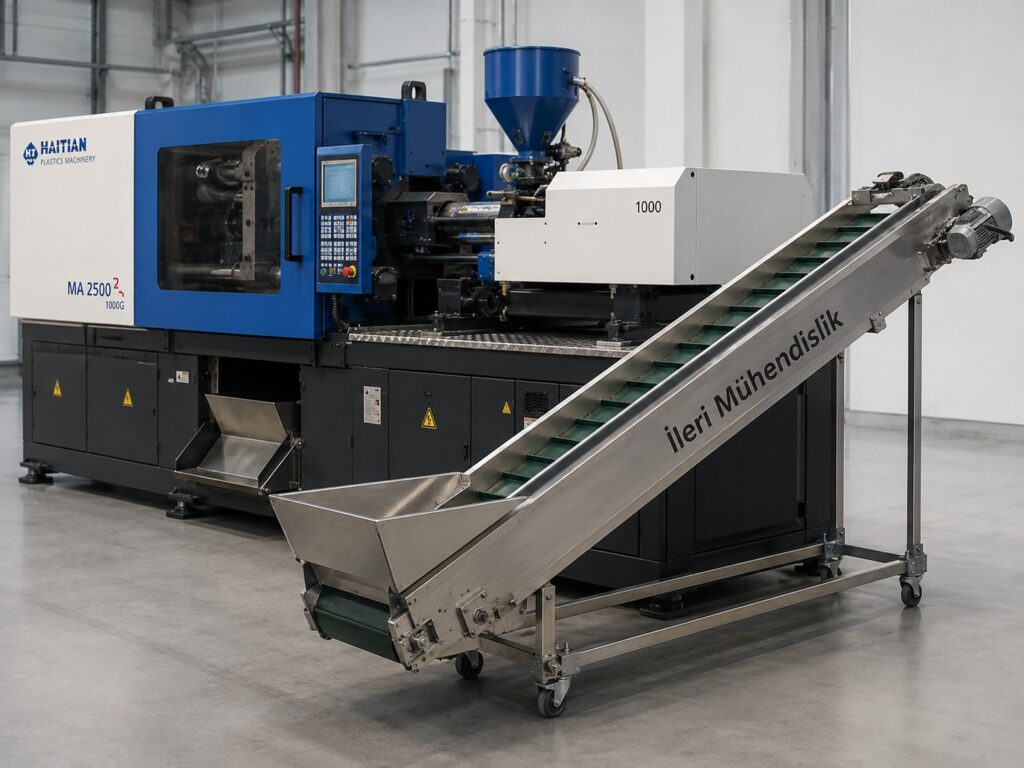

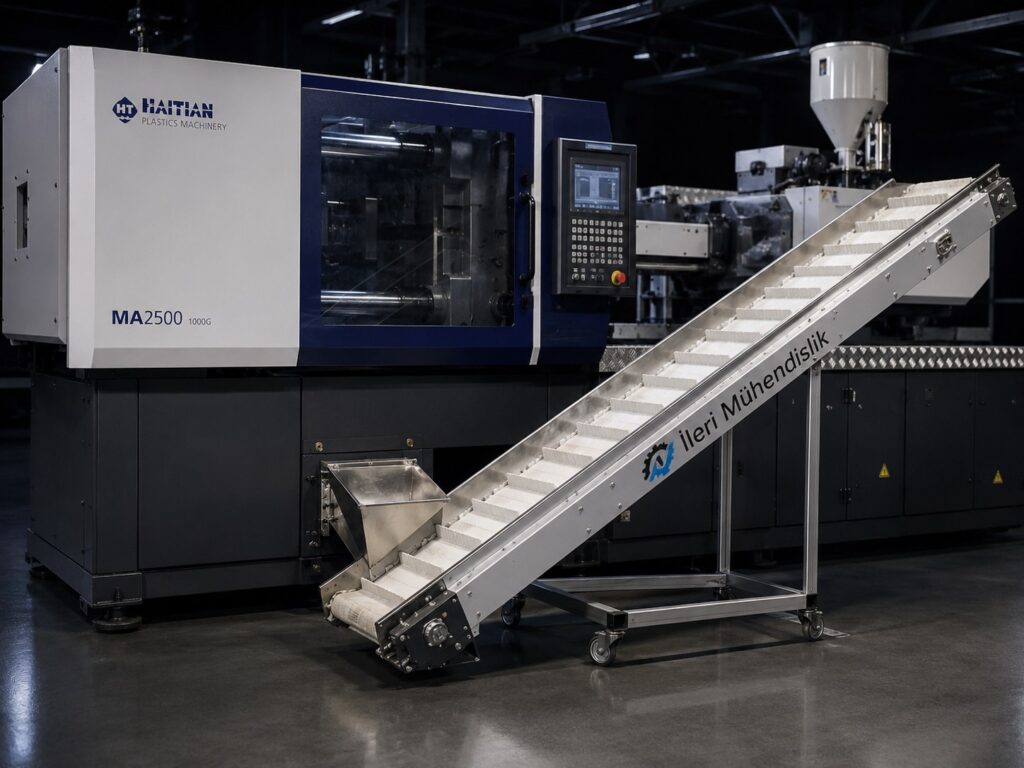

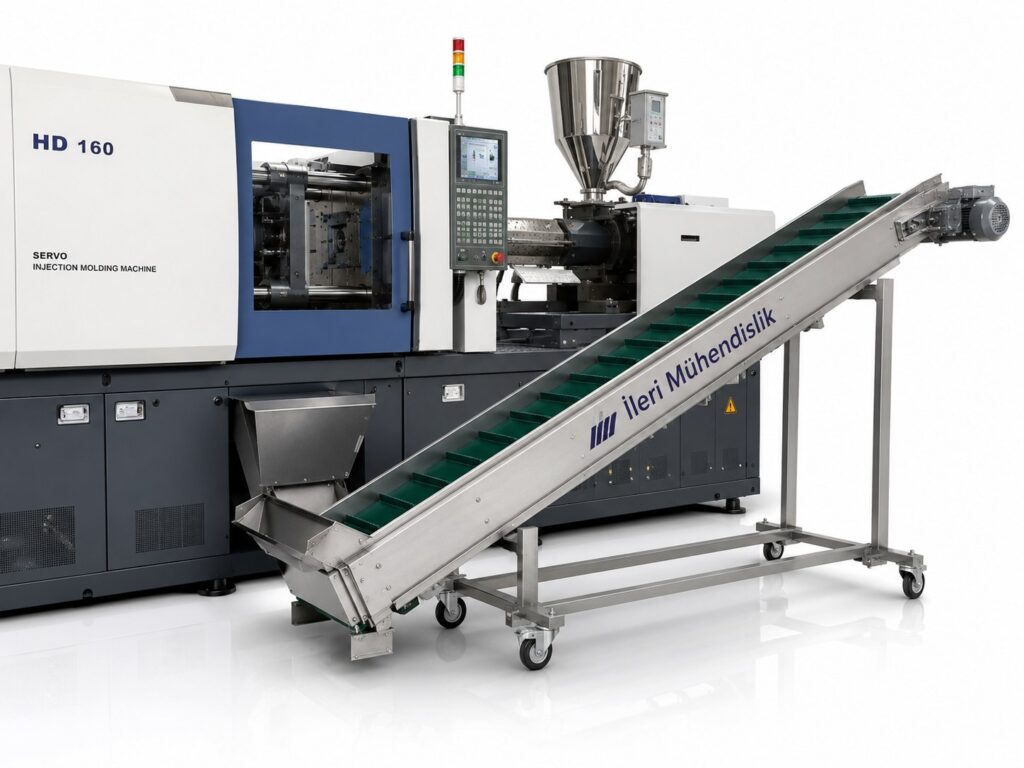

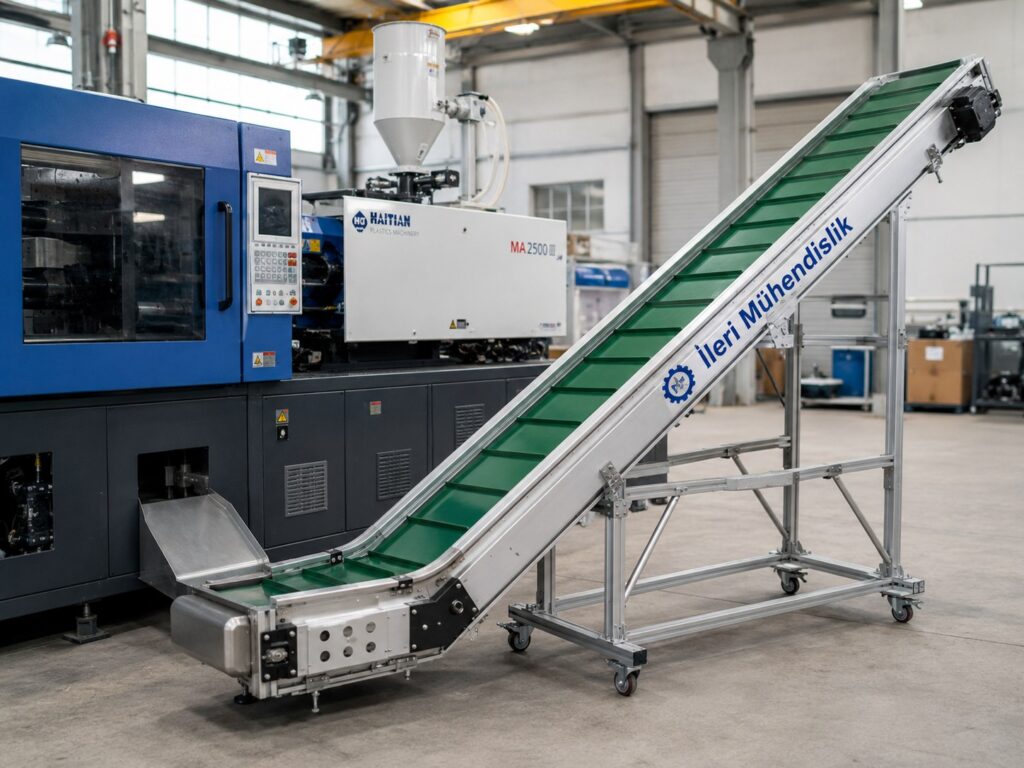

Açılı Enjeksiyon Konveyörü

Açılı enjeksiyon konveyörleri, plastik enjeksiyon makinelerinden çıkan ürünlerin farklı yüksekliklere güvenli şekilde taşınmasını sağlayan özel konveyör sistemleridir.

Üretim hattının yerleşimine göre ürün bazen operatöre, bazen bir kasaya, bazen de bir sonraki üretim istasyonuna aktarılmaktadır.

Bu nedenle her uygulamada düz konveyör kullanmak mümkün olmayabilir.

İleri Mühendislik olarak üretim hattınıza uygun farklı açılarda özel ölçülü açılı enjeksiyon konveyörleri tasarlıyor ve üretiyoruz.

Açılı Enjeksiyon Konveyörü Nedir?

Açılı konveyörler, ürünün yalnızca yatay olarak değil, belirli bir eğimle yukarı taşınmasını sağlayan konveyör sistemleridir.

Bu sistemler özellikle;

• Ürünün yüksek kasalara boşaltılması,
• Üst seviyedeki üretim hattına aktarılması,
• Yer tasarrufu sağlanması,
• Robotlu üretim hatları

gibi uygulamalarda tercih edilmektedir.

Açılı Konveyör Nerelerde Kullanılır?

Açılı enjeksiyon konveyörleri;

• Plastik enjeksiyon tesislerinde
• Otomotiv yan sanayinde
• Beyaz eşya üretiminde
• Ambalaj sektöründe
• Teknik plastik üretiminde
• Montaj hatlarında
• Paketleme sistemlerinde

yaygın olarak kullanılmaktadır.

Ürünün taşınacağı yükseklik ve üretim hattının yerleşimi konveyörün eğimini belirleyen en önemli faktörlerdir.

Açı Nasıl Belirlenir?

Açılı konveyörlerde standart bir açı bulunmamaktadır.

Konveyör eğimi;

• Taşınacak ürünün yapısına,
• Ürünün ağırlığına,
• Bant tipine,
• Çıkış yüksekliğine,
• Teslim edileceği noktaya

göre projeye özel belirlenmektedir.

Bu nedenle her proje için aynı açıyı kullanmak doğru değildir.

Her Açılı Konveyör L Tipi midir?

Hayır.

L tipi konveyörler açılı konveyör grubunda yer alsa da her açılı konveyör L tipi değildir.

Bazı uygulamalarda yalnızca kısa bir yükselme yeterli olurken, bazı projelerde daha uzun eğimli taşıma sistemleri tercih edilmektedir.

Üretim hattının ihtiyacına göre en uygun konveyör geometrisi belirlenmektedir.

Açılı Konveyörlerde Bant Seçimi

Açılı enjeksiyon konveyörlerinde bant seçimi, taşınacak ürünün özelliklerine göre yapılmalıdır.

Her ürün için aynı bant tipini kullanmak doğru değildir.

En yaygın kullanılan bant tipleri;

• PVC Bant
• Çıtalı (Paletli) PVC Bant
• Modüler Bant

şeklindedir.

Ürünün yapısı analiz edilerek en uygun bant tipi belirlenmektedir.

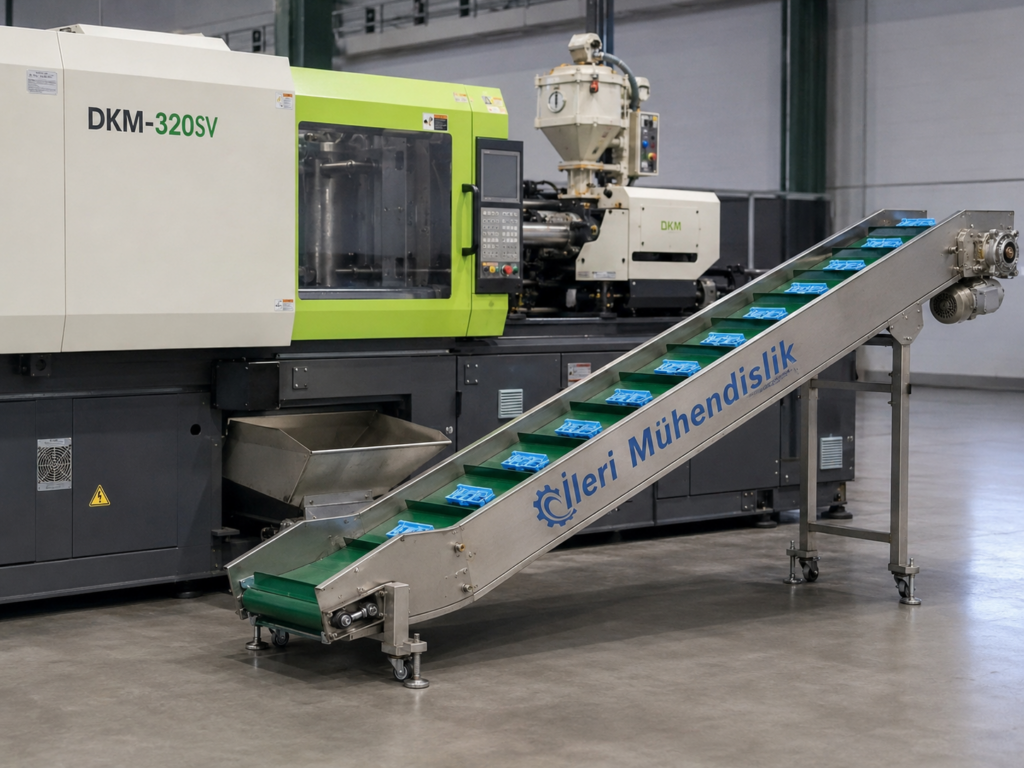

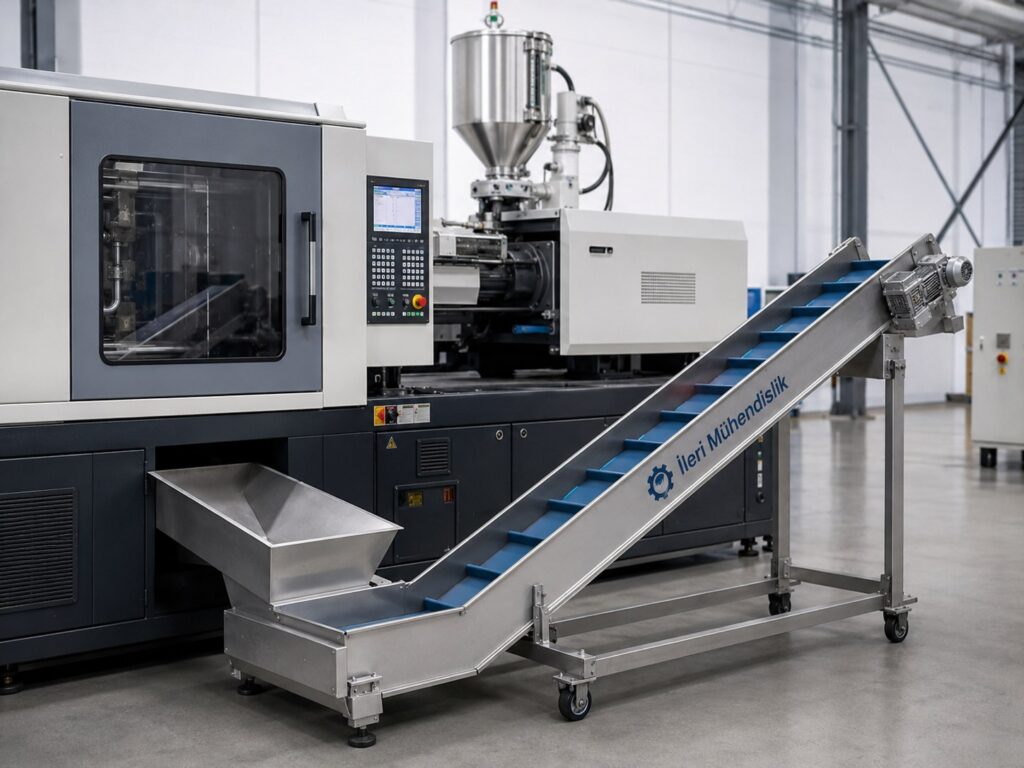

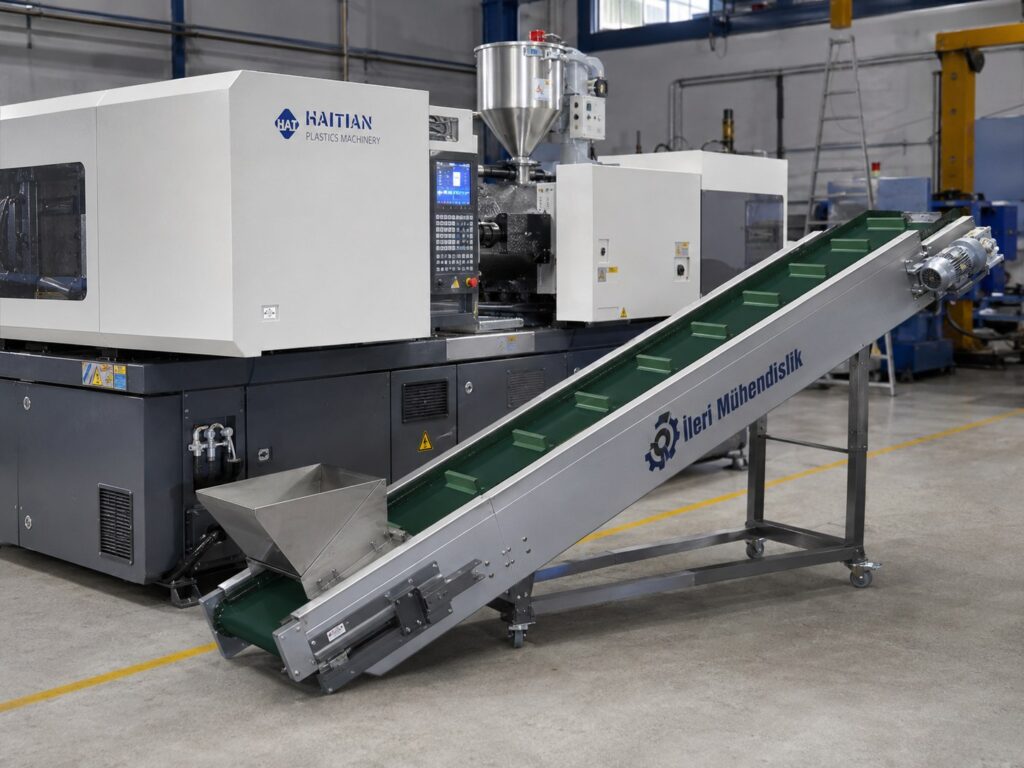

Çıtalı (Paletli) Bant Ne Zaman Kullanılır?

Açılı konveyörlerde ürünün geri kayma ihtimali bulunuyorsa çıtalı (paletli) bant tercih edilmelidir.

Paletler ürünün bant üzerinde güvenli şekilde taşınmasını sağlar.

Özellikle;

• Yuvarlak ürünlerde
• Silindirik parçalarda
• Kaygan yüzeyli ürünlerde
• Dik eğimli konveyörlerde

çıtalı bant kullanılması tavsiye edilmektedir.

Yuvarlanma ihtimali bulunan ürünlerde ise çıtalı bant neredeyse zorunlu hale gelmektedir.

Düz PVC Bant Hangi Durumlarda Kullanılabilir?

Taşınan ürünün bant üzerinde kayma veya yuvarlanma riski bulunmuyorsa standart PVC bant kullanılabilir.

Uygun ürünlerde düz PVC bant ile yaklaşık 30° eğime kadar güvenli taşıma yapılabilmektedir.

Ancak ürünün şekli, ağırlığı ve yüzey yapısı bu değeri doğrudan etkileyebilir.

Bu nedenle bant seçimi projeye özel olarak değerlendirilmelidir.

Maksimum Eğim Ne Kadar Olmalıdır?

Açılı konveyörlerde tek bir standart eğim değeri bulunmamaktadır.

İleri Mühendislik olarak uygulamalarımızda genel olarak 45°’ye kadar eğimli konveyörler tasarlıyor ve üretiyoruz.

Daha yüksek eğim gerektiren uygulamalarda ise ürünün güvenli taşınabilmesi için özel mühendislik çözümleri değerlendirilmektedir.

Doğru eğim seçimi;

• Ürünün yapısı
• Bant tipi
• Taşıma kapasitesi
• Üretim hızı

gibi kriterlere göre belirlenmektedir.

Motor Yerleşimi

Açılı konveyörlerde motorun doğru konumlandırılması sistemin verimli çalışması açısından önemlidir.

Standart uygulamalarda motorun çekiş yönünde konumlandırılması tercih edilmektedir.

Ancak hafif ürünlerin taşındığı bazı uygulamalarda itiş yönünde tahrik de uygulanabilmektedir.

Motor yerleşimi, konveyör uzunluğu ve taşıma şartlarına göre projelendirilmektedir.

🟧 İleri Mühendislik Mühendis Notu

Açılı konveyör tasarımında yalnızca eğim açısına odaklanmak doğru değildir.

Ürünün bant üzerindeki davranışı, ağırlık merkezi, yuvarlanma ihtimali ve taşıma hızı birlikte değerlendirilmelidir.

Doğru seçilmiş bant tipi ve uygun eğim, sistemin güvenli ve uzun ömürlü çalışmasını sağlar.

Açılı Konveyörler Nerelerde Kullanılır?

Açılı enjeksiyon konveyörlerinin kullanım amacı her projede farklı olabilir.

Standart bir kullanım şekli bulunmamaktadır.

Üretim hattının yapısına göre açılı konveyör;

• Ürünü kasaya aktarabilir.
• Operatörün rahat çalışabileceği seviyeye taşıyabilir.
• Paketleme hattına ürün besleyebilir.
• Bir sonraki üretim istasyonuna ürün aktarabilir.
• Robotun bırakacağı veya alacağı noktaya göre tasarlanabilir.
• Farklı kat seviyeleri arasında ürün transferi sağlayabilir.

Kullanım amacı tamamen üretim hattının ihtiyaçlarına göre belirlenmektedir.

Teknik Özellikler

İleri Mühendislik tarafından üretilen açılı enjeksiyon konveyörleri projeye özel olarak tasarlanmaktadır.

Başlıca teknik özellikler;

• Konveyör Tipi : Açılı PVC Bantlı veya Modüler Bantlı
• Maksimum Tavsiye Edilen Eğim : Yaklaşık 45°
• Bant Tipi : PVC Bant / Çıtalı PVC Bant / Modüler Bant
• Bant Kalınlığı : 2 mm veya 2,5 mm
• Şase : 23×127 Konveyör Profili veya 45×90 Sigma Profil
• Ayaklar : 45×45 Sigma Profil
• Tambur : Ø60 mm veya Ø114 mm
• Motor : Genellikle 0,37 kW
• Redüktör : 40 Gövde Sonsuz Tip
• Motor Markaları : Volt veya Gamak
• Elektrik : 220V veya 380V
• Hız Kontrolü : İnvertör Opsiyonlu

Tüm teknik özellikler projeye göre değiştirilebilmektedir.

Teklif İçin Gerekli Bilgiler

En uygun açılı konveyörün belirlenebilmesi için aşağıdaki bilgiler yeterlidir.

• Ürün fotoğrafı
• Ürün ölçüleri
• Ürün ağırlığı
• Enjeksiyon makinesi marka ve modeli
• Robot kullanılıp kullanılmadığı
• Çıkış yüksekliği
• Ürünün taşınacağı nokta
• İstenen konveyör uzunluğu
• Üretim kapasitesi

Bu bilgiler doğrultusunda projeye en uygun sistem belirlenerek teknik çizim ve fiyat teklifi hazırlanır.

Sık Sorulan Sorular

Her açılı konveyörde çıtalı bant kullanılır mı?

Hayır.

Ürünün geri kayma ihtimali bulunmuyorsa standart PVC bant kullanılabilir.

Yuvarlanma veya kayma riski bulunan ürünlerde ise çıtalı (paletli) bant tercih edilmelidir.

Maksimum kaç derece eğim yapılabilir?

Projeye göre değişmekle birlikte uygulamalarımızda genel olarak 45°’ye kadar eğimli konveyörler tasarlamaktayız.

Motor her zaman üst tarafta mı olur?

Hayır.

Çoğu uygulamada motor çekiş yönünde konumlandırılır.

Ancak hafif ürünlerin taşındığı bazı projelerde itiş yönünde tahrik de uygulanabilmektedir.

Açılı konveyör sadece kasaya ürün taşımak için mi kullanılır?

Hayır.

Kullanım amacı tamamen üretim hattına göre belirlenmektedir.

Operatöre ürün verme, paketleme hattı, montaj hattı, robot entegrasyonu veya farklı kotlara ürün transferi gibi birçok uygulamada kullanılabilir.
