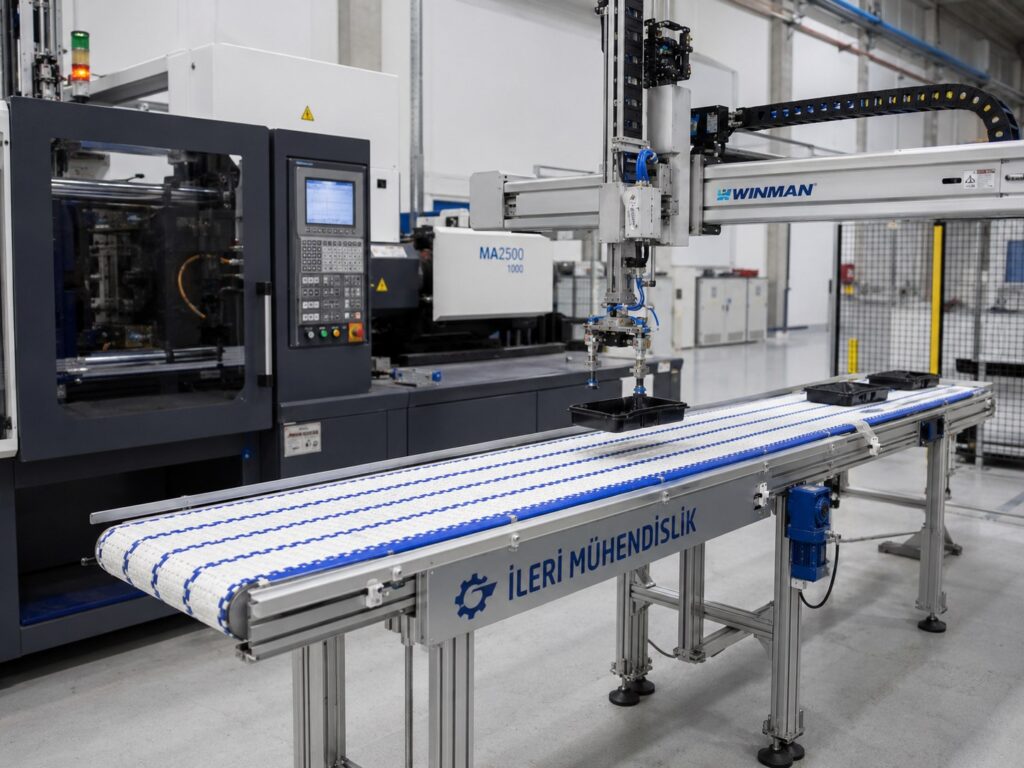

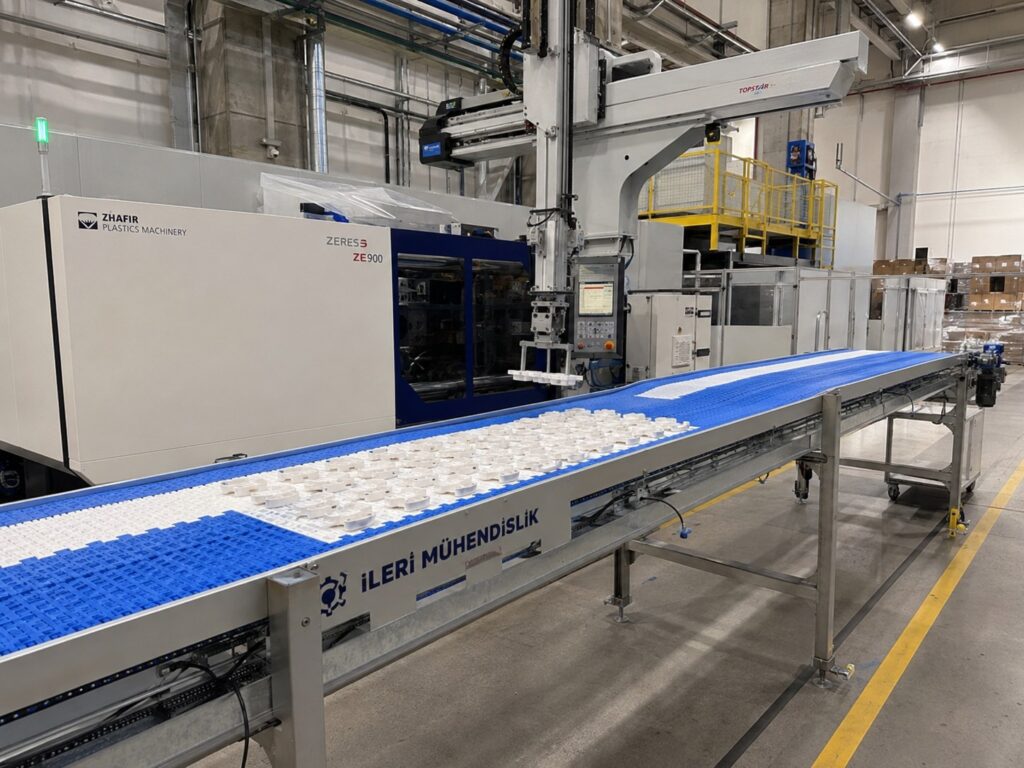

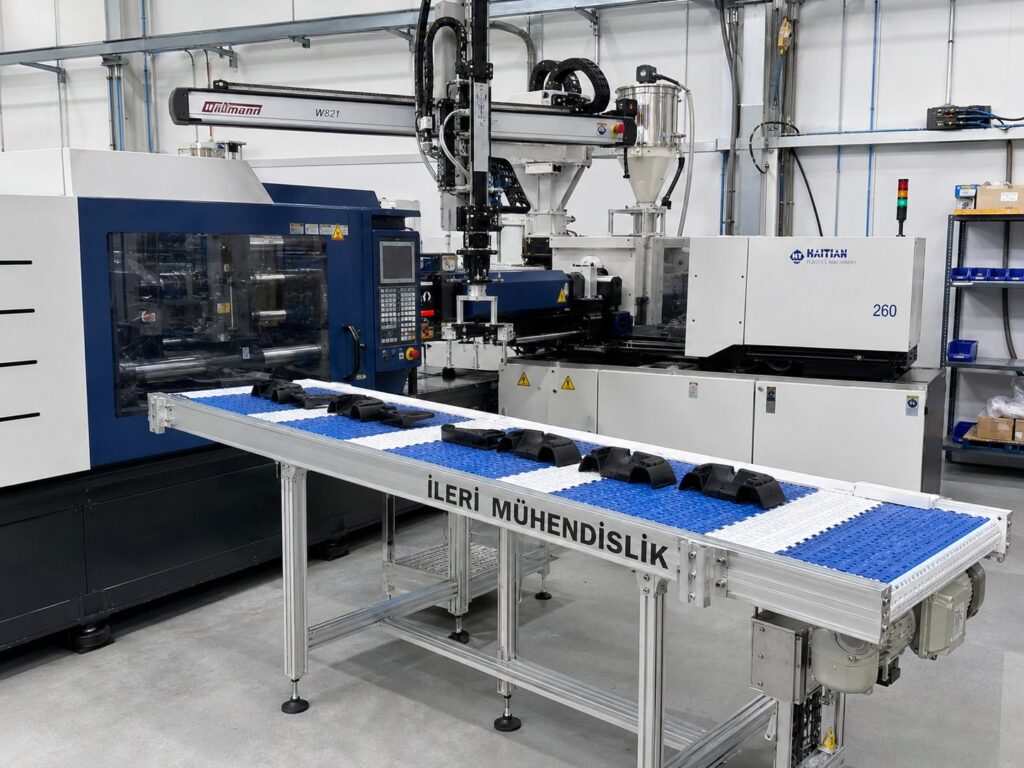

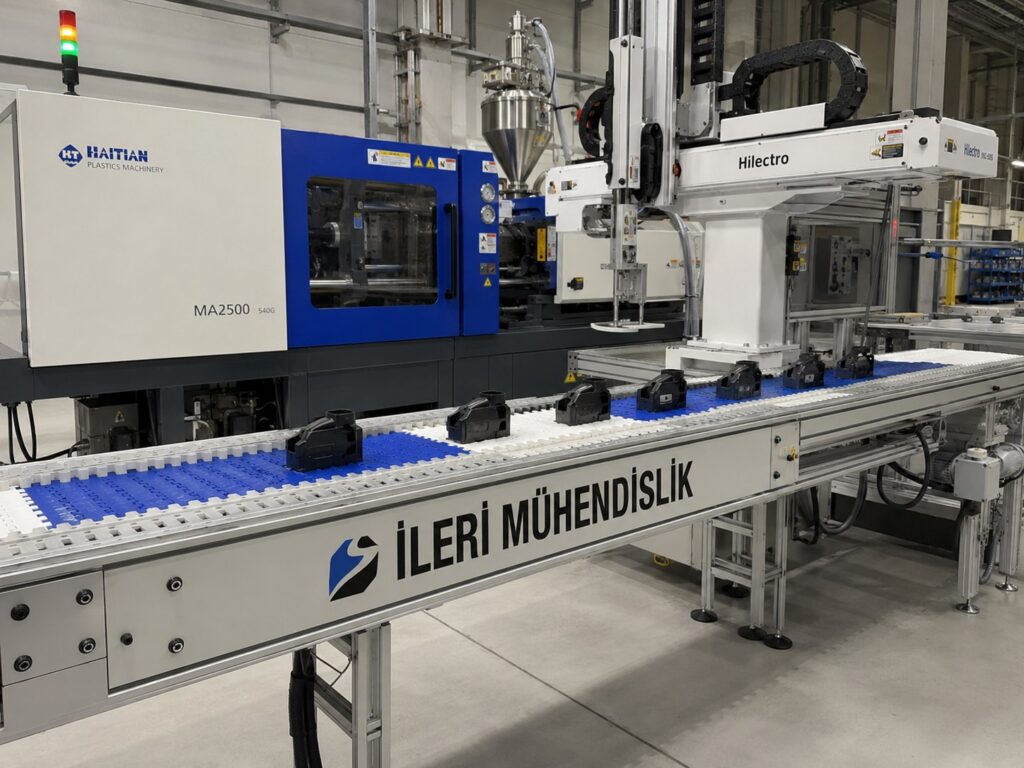

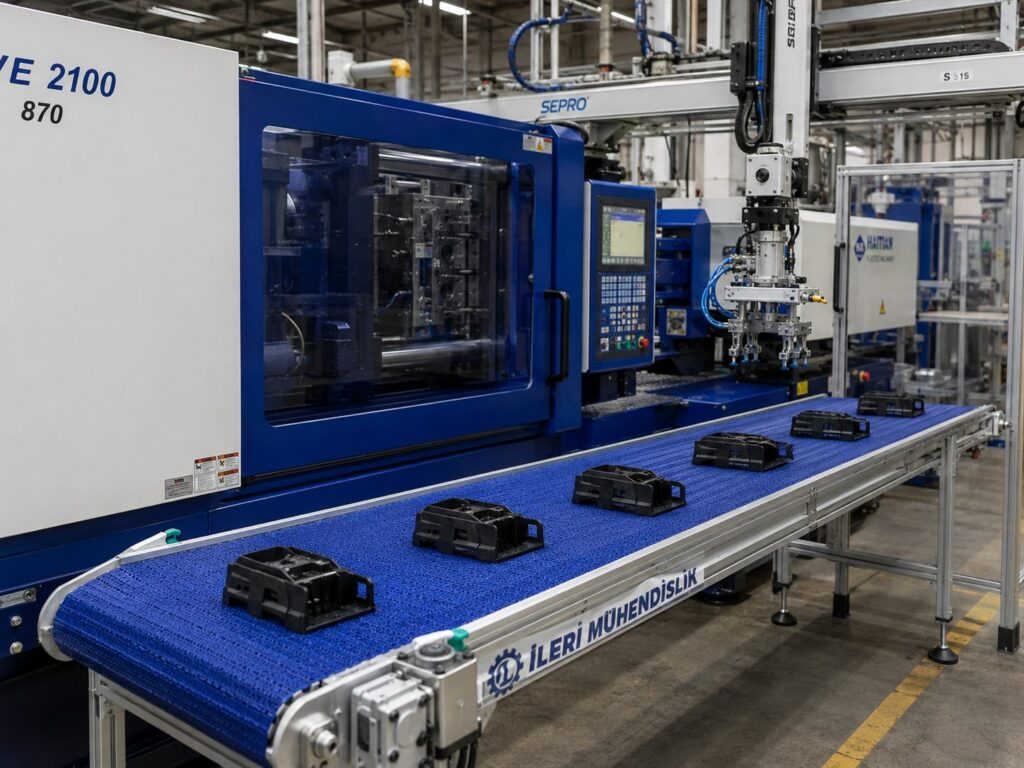

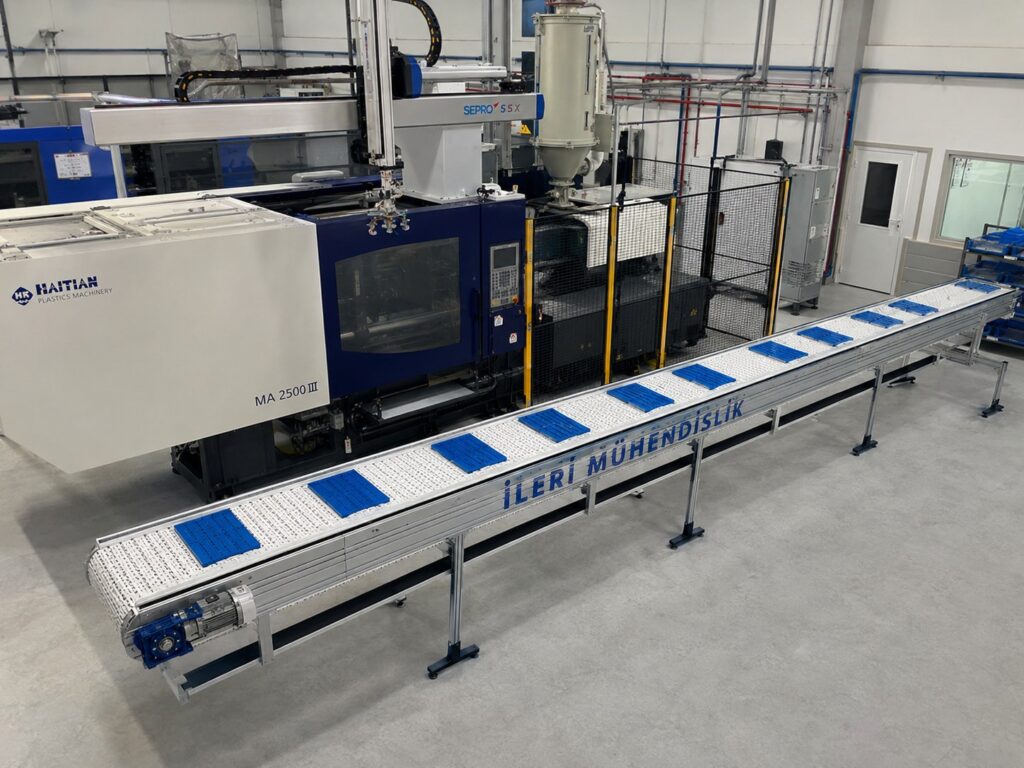

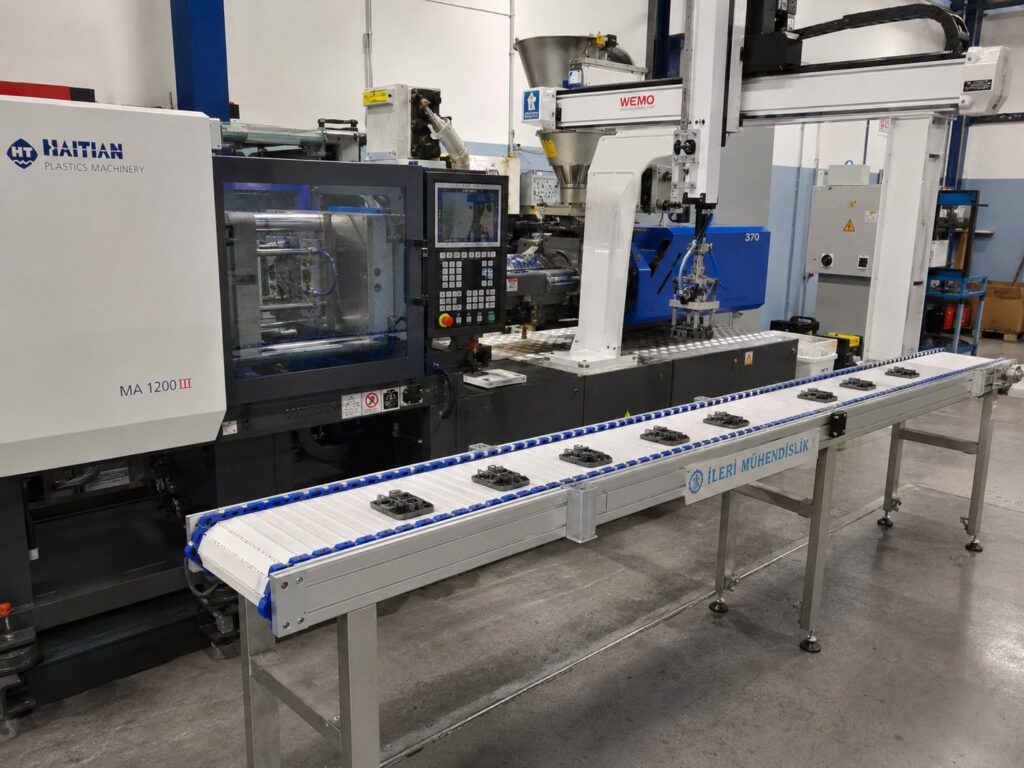

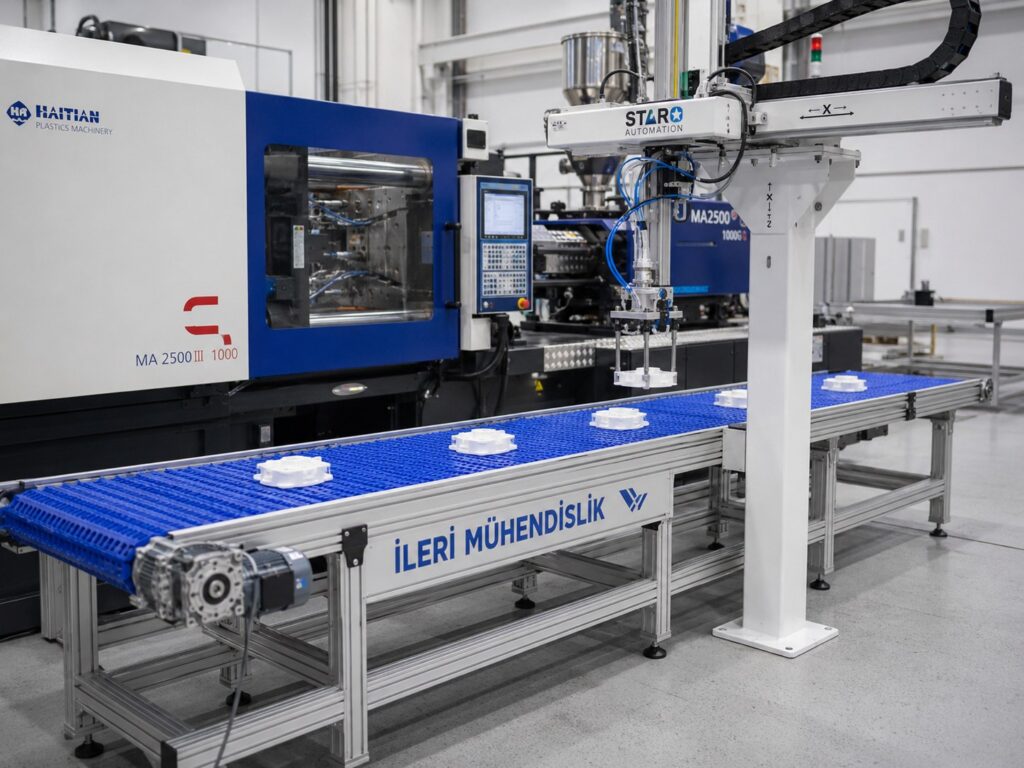

Modüler Bantlı Enjeksiyon Konveyörü

Modüler bantlı enjeksiyon konveyörleri, plastik enjeksiyon makinelerinden çıkan ürünlerin güvenli ve uzun ömürlü şekilde taşınması için kullanılan dayanıklı konveyör sistemleridir. Özellikle ağır parçaların, yüksek sıcaklıktaki ürünlerin veya yoğun çalışma temposuna sahip üretim hatlarının bulunduğu tesislerde tercih edilmektedir.

PVC bantlı konveyörlere göre daha yüksek mekanik dayanım sunan modüler bantlar, plastik modüllerin birbirine pimlerle bağlanmasıyla oluşur. Bu yapı sayesinde bantın tamamını değiştirmeden yalnızca hasar gören bölüm değiştirilebilir.

İleri Mühendislik olarak üretim hattınıza uygun özel ölçülü modüler bantlı enjeksiyon konveyörleri tasarlıyor ve üretiyoruz.

Modüler Bantlı Enjeksiyon Konveyörü Nedir?

Modüler bantlı konveyörlerde taşıma yüzeyi tek parça PVC yerine birbirine geçen plastik modüllerden oluşur.

Bu yapı;

• yüksek dayanım,
• kolay bakım,
• uzun servis ömrü

sağlamaktadır.

Özellikle sürekli çalışan enjeksiyon tesislerinde modüler bantlar önemli avantaj sunmaktadır.

Nerelerde Kullanılır?

Modüler bantlı enjeksiyon konveyörleri aşağıdaki sektörlerde yaygın olarak kullanılmaktadır.

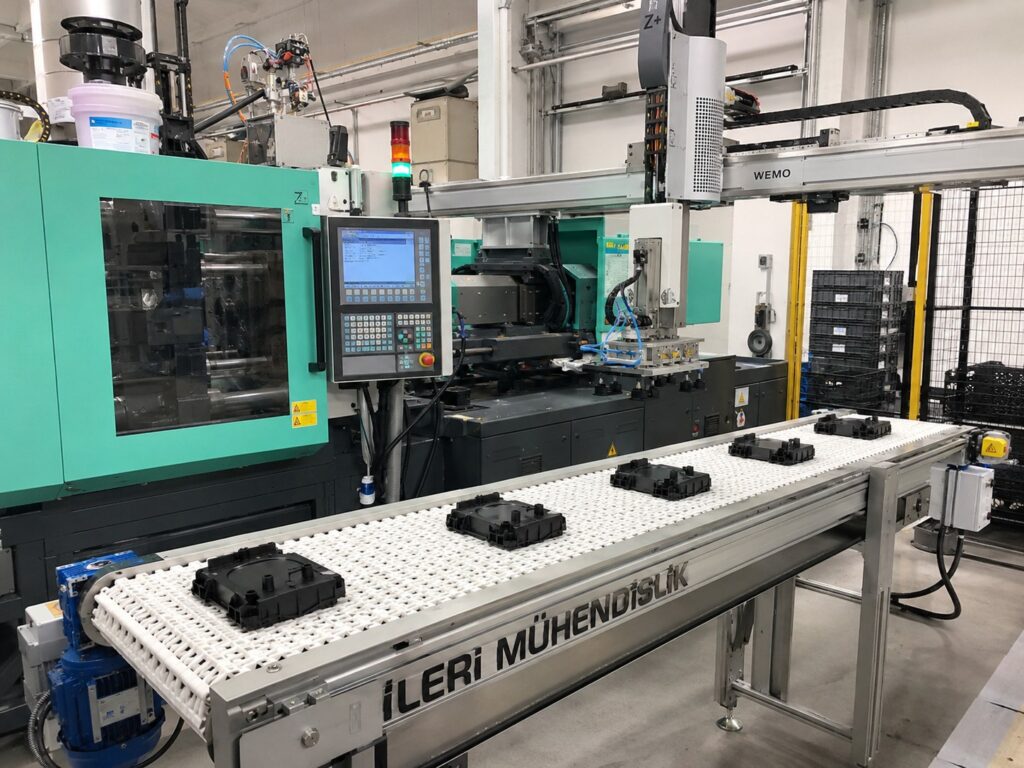

• Otomotiv plastik parçaları
• Beyaz eşya üretimi
• Teknik plastik parçalar
• Kasa ve palet üretimi
• Kalın cidarlı plastik parçalar
• Büyük hacimli ürünler
• Geri dönüşüm sistemleri
• Robotlu enjeksiyon hatları

Modüler Bantlı Konveyörün Avantajları

Başlıca avantajları şunlardır.

• Darbeye dayanıklıdır.
• Uzun ömürlüdür.
• Modüler yapısı sayesinde bakım kolaydır.
• Hasar gören bölüm değiştirilebilir.
• Kimyasallara karşı dayanıklıdır.
• Sürekli çalışmaya uygundur.
• Ağır ürünleri güvenle taşır.
• Kolay temizlenebilir.
• Robotlu sistemlerle uyumludur.
• Özel ölçülerde üretilebilir.

PVC Bant ile Modüler Bant Arasındaki Fark

PVC bantlı konveyörler daha çok hafif ve hassas plastik ürünlerde tercih edilir.

Modüler bantlı konveyörler ise;

• ağır ürünlerde,
• yüksek üretim kapasitesinde,
• yoğun çalışma şartlarında

daha uzun ömürlü bir çözüm sunmaktadır.

Her iki sistemin de kullanım alanı farklıdır. Doğru bant seçimi taşınacak ürünün özelliklerine göre yapılmalıdır.

Hangi Durumlarda Modüler Bant Tercih Edilmelidir?

Aşağıdaki durumlarda modüler bant önerilmektedir.

• Ağır plastik parçalar taşınıyorsa
• Sürekli 24 saat üretim yapılıyorsa
• Darbe alan ürünler taşınıyorsa
• Bantın sık temizlenmesi gerekiyorsa
• Uzun servis ömrü isteniyorsa
• PVC bantın yeterli olmayacağı çalışma şartları varsa

İleri Mühendislik olarak her projede ürün yapısını analiz ederek en uygun bant tipini öneriyoruz.

İleri Mühendislik Mühendis Notu

Her uygulamada modüler bant kullanmak doğru değildir. Hafif plastik parçaların taşındığı birçok hatta PVC bant hem daha ekonomik hem de yeterli bir çözümdür.

Modüler bant, gerçekten ihtiyaç duyulan uygulamalarda tercih edildiğinde yatırımın karşılığını verir.

Modüler Bantlarda Malzeme Kalitesi Neden Önemlidir?

Modüler bantların performansı yalnızca tasarımına değil, üretildiği malzemenin kalitesine de bağlıdır.

Düşük kaliteli hammaddelerden üretilen modüler bantlarda zamanla çatlama, pim gevşemesi ve modül kırılması gibi problemler görülebilir. Özellikle sürekli çalışan enjeksiyon hatlarında bu durum plansız üretim duruşlarına neden olabilir.

İleri Mühendislik olarak uygulamanın ihtiyacına göre kaliteli ve güvenilir modüler bantlar tercih ediyoruz. Böylece sistemin bakım ihtiyacı azalırken kullanım ömrü de uzamaktadır.

Yerli Üretim Modüler Bantların Avantajları

Projelerimizin büyük bölümünde yerli üretim modüler bantlar kullanıyoruz.

Yerli üretim tercih etmemizin başlıca nedenleri şunlardır:

• Yedek parçaya hızlı ulaşılabilmesi
• Daha kısa teslim süreleri
• Teknik destek kolaylığı
• Uygun maliyet
• Kaliteli üretim standartları
• Uzun yıllar yedek parça temin edilebilmesi

Doğru marka ve doğru malzeme seçildiğinde yerli üretim modüler bantlar birçok uygulamada başarılı sonuç vermektedir.

Modüler Bantlarda En Sık Karşılaşılan Problemler

Doğru projelendirilmiş ve kaliteli malzemeler kullanılmış bir modüler bant uzun yıllar sorunsuz çalışabilir.

Ancak aşağıdaki durumlarda arızalar görülebilir.

• Düşük kaliteli modüler bant kullanılması
• Yanlış bant genişliği seçilmesi
• Aşırı yükleme yapılması
• Yanlış tambur tasarımı
• Hatalı hizalama
• Düzenli bakım yapılmaması

Bu problemlerin en yaygın sonucu modüler bant modüllerinde kırılmaların oluşmasıdır.

Modüler Bant Kırılmaları Neden Oluşur?

Sahada en sık karşılaşılan arızalardan biri modüler bant kırılmasıdır.

Kırılmaların başlıca sebepleri şunlardır:

• Kalitesiz hammadde kullanılması
• Ürünün bant kapasitesinden ağır olması
• Darbeli yükleme yapılması
• Bantın yanlış hizalanması
• Aşırı gergi uygulanması
• Yanlış dişli seçimi

Doğru mühendislik hesabı ve kaliteli komponent kullanımı ile bu problemlerin büyük bölümü önlenebilir.

İleri Mühendislik Mühendis Notu

Modüler bant seçiminde yalnızca fiyat dikkate alınmamalıdır.

Kalitesiz modüler bantlar ilk yatırımda ekonomik görünse de ilerleyen dönemlerde oluşabilecek modül kırıkları, üretim duruşları ve bakım maliyetleri toplam işletme maliyetini artırabilir.

Bu nedenle bant seçiminde ürün ağırlığı, çalışma süresi ve kullanım şartları birlikte değerlendirilmelidir.

Modüler Bantlı Konveyörlerde Motor Seçimi

Motor seçimi yapılırken;

• Konveyör uzunluğu
• Bant genişliği
• Taşınacak ürünün ağırlığı
• Günlük çalışma süresi
• Eğim durumu
• Robot çevrim süresi

birlikte değerlendirilmelidir.

Genel olarak motorun çekiş yönünde konumlandırılması tercih edilir. Bu yerleşim güç aktarımını daha verimli hale getirir ve bandın daha stabil çalışmasını sağlar.

Ancak hafif yük taşıyan kısa konveyörlerde ve uygun mekanik tasarımlarda motor, itiş yönünde de kullanılabilir.

Modüler Bantlı Konveyörlerde Bakım

Modüler bant sistemlerinin uzun ömürlü çalışabilmesi için periyodik bakım ihmal edilmemelidir.

Önerilen bakım işlemleri:

• Modüllerin görsel kontrolü
• Pimlerin kontrolü
• Dişlilerin kontrolü
• Rulmanlı yatakların kontrolü
• Motor bağlantılarının kontrolü
• Redüktör yağ kontrolü
• Zincir veya kaplin bağlantılarının kontrolü
• Bant hizasının kontrolü

Konveyörlerde bakım gerektiren en önemli parçalardan biri rulmanlı yataklardır. Düzenli kontroller sayesinde arızalar büyümeden tespit edilebilir ve plansız üretim duruşları önlenebilir.

Teknik Özellikler

İleri Mühendislik tarafından üretilen modüler bantlı enjeksiyon konveyörleri tamamen müşteri ihtiyacına göre projelendirilmektedir.

Başlıca teknik özellikler:

• Bant Genişliği: 200 mm – 1200 mm
• Konveyör Uzunluğu: 500 mm – 10.000 mm
• Taşıma Kapasitesi: Ürüne göre projelendirilir.
• Şase: Alüminyum Sigma Profil veya Boyalı Çelik
• Motor: Redüktörlü AC Motor
• Hız Kontrolü: İnvertörlü (Opsiyonel)
• Ayak Sistemi: Sabit veya Tekerlekli
• Yükseklik Ayarı: Opsiyonel
• Elektrik: 220V veya 380V
• Koruma: Yan Bariyer, Tel Kafes veya Polikarbon Koruma (Opsiyonel)

Modüler Bantlı Konveyörün Bakımı

Modüler bantlı konveyörlerde düzenli bakım yapılması sistemin uzun ömürlü çalışmasını sağlar.

Periyodik olarak;

• Modüler bant modülleri kontrol edilmelidir.
• Bant dişlileri incelenmelidir.
• Rulmanlı yataklar kontrol edilmelidir.
• Motor ve redüktör bağlantıları gözden geçirilmelidir.
• Zincir veya kaplin sistemi kontrol edilmelidir.
• Bant hizası kontrol edilmelidir.

Özellikle rulmanlı yataklar konveyörlerde en fazla bakım gerektiren parçalardan biridir. Düzenli kontrol edilmesi plansız üretim duruşlarını büyük ölçüde önler.

Neden İleri Mühendislik?

İleri Mühendislik olarak standart ürün satmıyor, üretim hattınıza özel çözümler geliştiriyoruz.

Ürettiğimiz modüler bantlı enjeksiyon konveyörleri;

• Projeye özel tasarlanır.
• Yerli üretimdir.
• Kaliteli komponentler kullanılarak üretilir.
• Robotlu sistemlerle uyumludur.
• Satış sonrası teknik destek sunulur.
• Yedek parça desteği sağlanır.
• Uzun ömürlü çalışma prensibiyle tasarlanır.

Teklif İçin Gerekli Bilgiler

Doğru konveyörün projelendirilebilmesi için aşağıdaki bilgileri paylaşmanız yeterlidir.

• Enjeksiyon makinesinin marka ve modeli
• Ürünün fotoğrafı
• Ürün ölçüleri
• Ürün ağırlığı
• Saatlik üretim kapasitesi
• Robot kullanılıp kullanılmadığı
• Konveyör uzunluğu
• Bant genişliği
• Çıkış yüksekliği
• Elektrik besleme bilgisi
• Fabrika yerleşim fotoğrafı (varsa)

Bu bilgiler doğrultusunda en uygun sistem belirlenerek teknik çizim ve fiyat teklifi hazırlanır.

Sık Sorulan Sorular

Modüler bantlı konveyör hangi ürünler için uygundur?

Ağır, hacimli ve sürekli üretimi yapılan plastik parçaların taşınmasında tercih edilir.

Modüler bant mı PVC bant mı daha dayanıklıdır?

Yoğun çalışma şartlarında modüler bantlar daha uzun ömürlüdür. Hafif ürünlerde ise PVC bant ekonomik ve yeterli bir çözümdür.

Modüler bant kırılır mı?

Kalitesiz malzeme kullanılırsa veya bant kapasitesinin üzerinde yük taşınırsa modüllerde kırılmalar oluşabilir. Doğru ürün seçimi bu riski büyük ölçüde ortadan kaldırır.

Yerli modüler bant kullanıyor musunuz?

Evet. Projelerimizin büyük bölümünde kaliteli yerli üretim modüler bantlar tercih ediyoruz. Bu sayede yedek parça temini ve servis süreçleri daha hızlı ilerlemektedir.

Motor neden çekiş yönünde tercih edilir?

Motorun çekiş yönünde çalışması güç aktarımını daha verimli hale getirir ve bantın daha stabil hareket etmesini sağlar. Hafif yük taşıyan kısa sistemlerde ise itiş yönünde de uygulanabilir.

En sık arızalanan parça hangisidir?

Konveyörlerde en sık bakım gerektiren parçalar rulmanlı yataklardır. Düzenli bakım ile bu arızalar büyük ölçüde önlenebilir.

Modüler bant özel ölçülerde üretilebilir mi?

Evet. Bant genişliği, uzunluğu ve taşıma kapasitesi tamamen projeye göre belirlenmektedir.

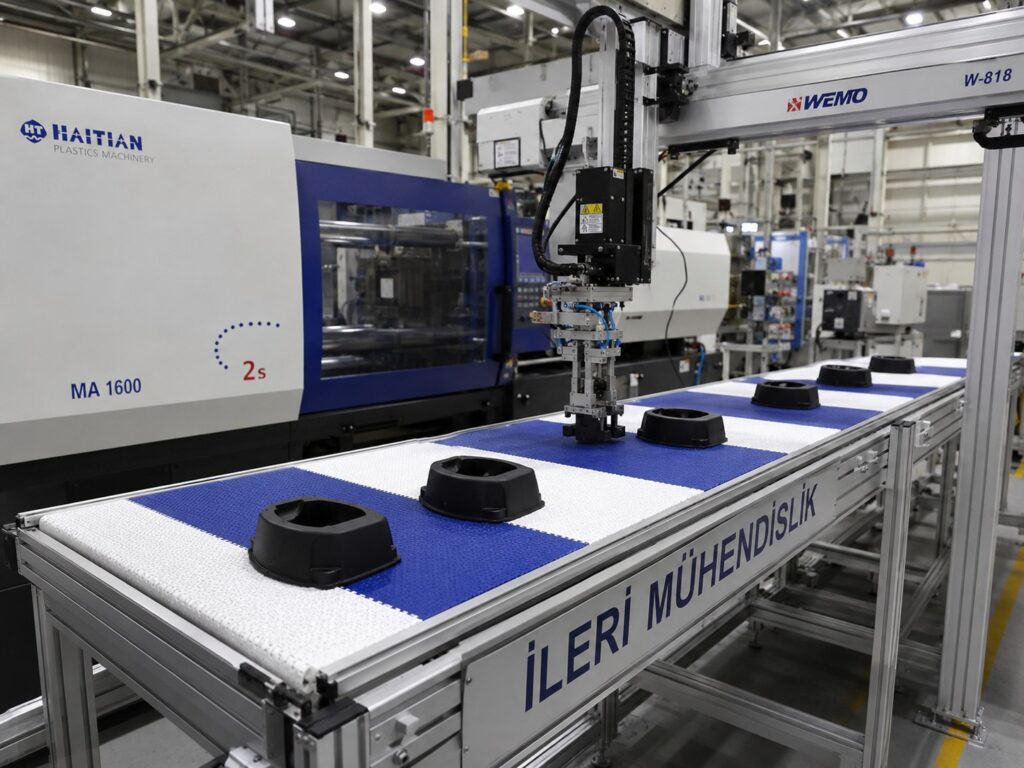

Robotlu sistemlerde kullanılabilir mi?

Evet. Modüler bantlı konveyörler kartezyen robotlar ve endüstriyel robotlarla uyumlu şekilde üretilebilir.
