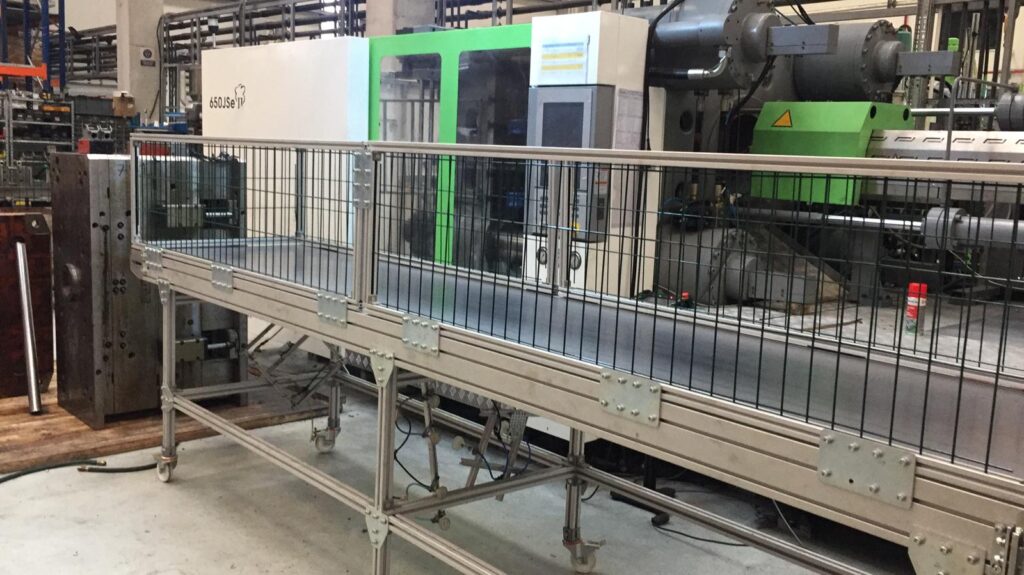

Robot Altı Bariyerli Konveyör

Robot altı bariyerli konveyör, plastik enjeksiyon makinelerinde kullanılan kartezyen veya 3 eksenli robotların kalıptan aldığı ürünleri güvenli şekilde taşıması amacıyla geliştirilen özel konveyör sistemidir. Robot tarafından bırakılan ürünlerin konveyör dışına düşmesini önlemek, operatör güvenliğini artırmak ve üretim hattını daha düzenli hale getirmek için konveyör üzerine sigma profilden koruma kabini ve tel kafes bariyer sistemi uygulanabilir.

İleri Mühendislik olarak plastik enjeksiyon sektörüne özel robot altı bariyerli konveyörler tasarlıyor ve üretiyoruz. Her proje, kullanılacak robot modeli, enjeksiyon makinesi, ürün ölçüsü ve üretim kapasitesi dikkate alınarak özel olarak projelendirilir.

Robot Altı Bariyerli Konveyör Nedir?

Robotlu plastik enjeksiyon üretiminde robot, kalıptan aldığı ürünü belirli bir noktaya bırakır. Ürün doğrudan kasaya bırakılabileceği gibi konveyör üzerine de bırakılabilir.

Robotun ürünü konveyör üzerine bırakması birçok avantaj sağlar. Ürünler kontrollü şekilde taşınır, operatör sürekli makine yanında beklemek zorunda kalmaz ve üretim hattı daha düzenli çalışır.

Ancak yüksek hızlarda çalışan robotlarda ürünün konveyör dışına sıçrama riski oluşabilir. Ayrıca operatörün hareketli sistemlere istemsiz şekilde müdahale etmesini önlemek için güvenlik tedbirleri alınmalıdır.

Bu nedenle robot altı konveyörlerde koruma bariyeri tercih edilmektedir.

Robot Altı Bariyerli Konveyör Nerelerde Kullanılır?

Robot altı bariyerli konveyörler özellikle otomatik çalışan plastik enjeksiyon tesislerinde kullanılmaktadır.

Başlıca kullanım alanları şunlardır:

• Plastik enjeksiyon fabrikaları
• Otomotiv yan sanayi
• Beyaz eşya parça üretimi
• Elektrik ve elektronik sektörleri
• Medikal plastik üretimi
• Ambalaj ürünleri üretimi
• Kozmetik ambalaj üretimi
• Oyuncak üretimi
• Teknik plastik parça üretimi
• Seri üretim yapan tüm robotlu enjeksiyon hatları

Robot Altı Bariyerli Konveyörün Avantajları

Robotlu sistemlerde ürünlerin güvenli taşınmasını sağlar.

Başlıca avantajları:

• Ürünün bant dışına düşmesini önler.
• Operatör güvenliğini artırır.
• Üretim alanını daha düzenli hale getirir.
• Robot ile senkron çalışabilir.
• Sigma profil koruma kabini uygulanabilir.
• Tel kafesli güvenlik sistemi kullanılabilir.
• Fotoselli güvenlik kapısı eklenebilir.
• Acil stop sistemi uygulanabilir.
• PVC bant veya modüler bant kullanılabilir.
• Özel ölçülerde üretilebilir.

İleri Mühendislik Tavsiyesi

Robot altı konveyör siparişi verirken yalnızca konveyör ölçülerini değil, robotun ürün bırakma yüksekliğini ve bırakma noktasını da paylaşmanız gerekir. Bu bilgiler doğru verilirse ürün tam bant merkezine düşer ve üretim sırasında ürün kaybı yaşanmaz.

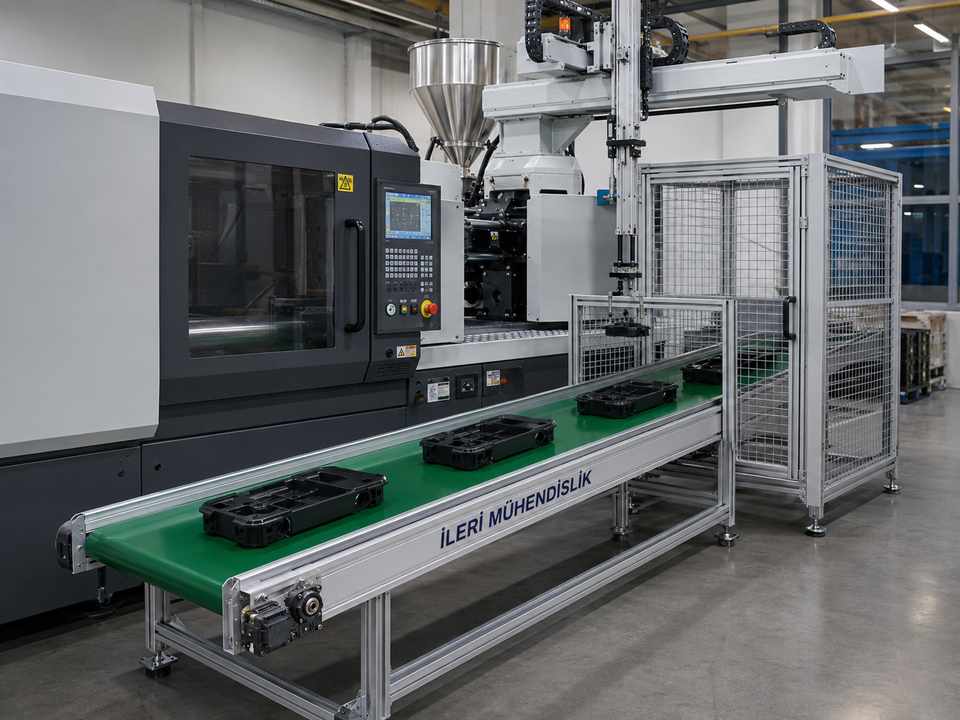

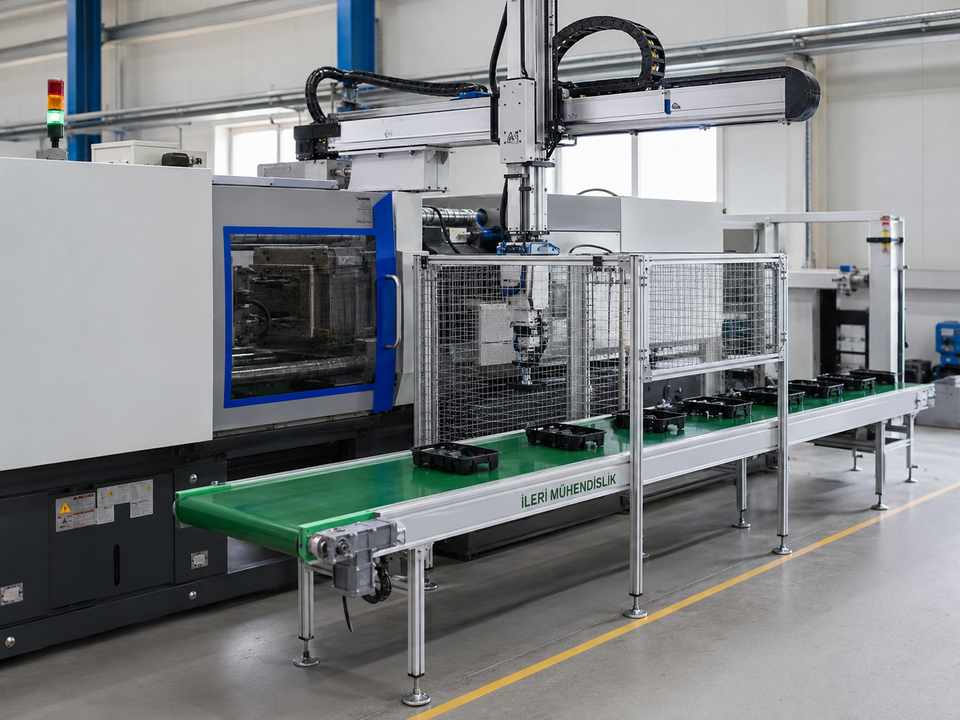

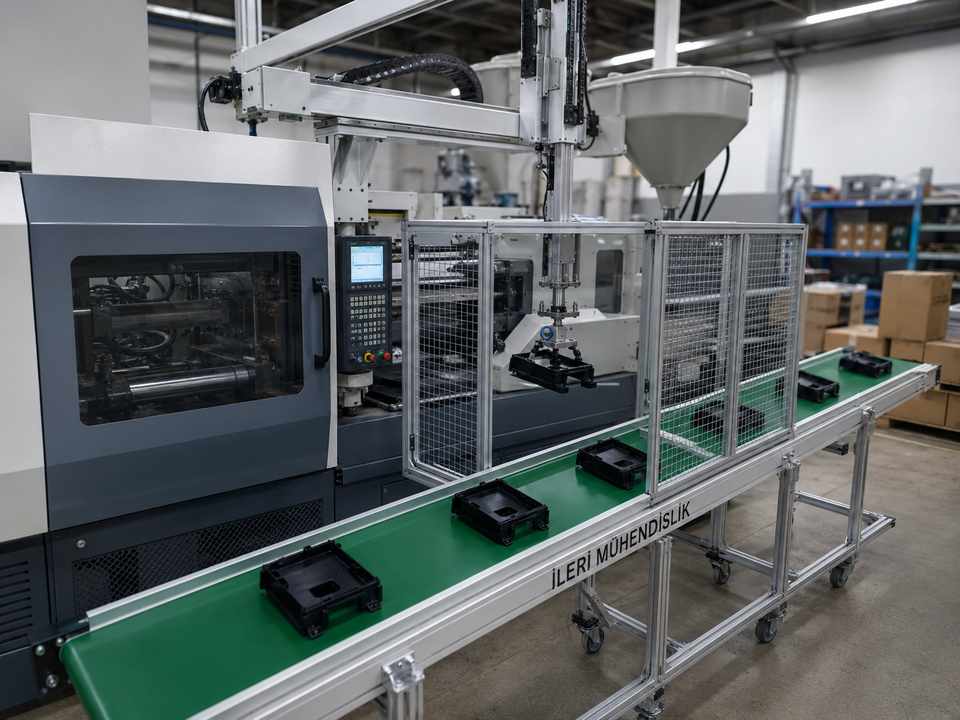

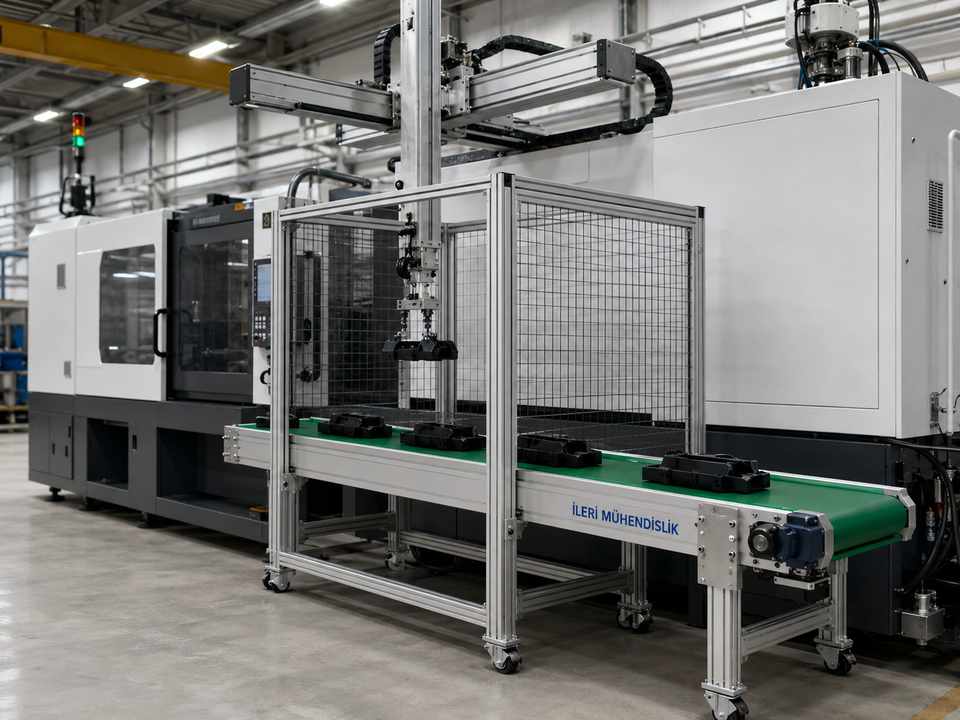

Sigma Profil Koruma Kabini Neden Kullanılır?

Robot altı bariyerli konveyörlerde en önemli unsurlardan biri güvenliktir. Robotlar saniyeler içerisinde yüksek hızlarda hareket ettiği için, çalışma alanının operatörlerden ayrılması hem iş güvenliği hem de üretim sürekliliği açısından büyük önem taşır.

Bu nedenle robot altı konveyörlerde genellikle alüminyum sigma profilden imal edilen koruma kabinleri tercih edilir. Sigma profil yapısı hem dayanıklı hem de modüler olduğu için ilerleyen dönemlerde sisteme kolayca ilave yapılabilir.

Koruma kabinlerinde genellikle elektrostatik boyalı tel kafes paneller kullanılır. Böylece operatör üretimi dışarıdan rahatlıkla takip ederken çalışma alanına istemsiz müdahale edemez.

İsteğe bağlı olarak koruma kabinine;

• Kilitli bakım kapısı
• Fotoselli güvenlik kapısı
• Emniyet switchi
• Acil stop butonu
• Şeffaf polikarbon panel
• Alarm lambası
• Uyarı etiketleri

gibi güvenlik ekipmanları da eklenebilmektedir.

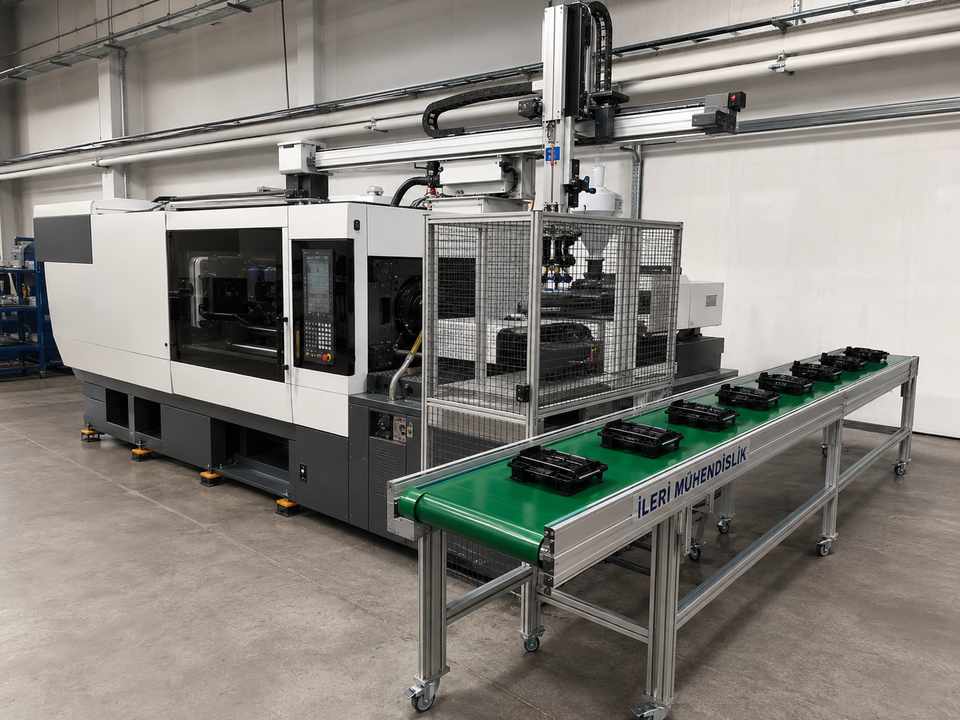

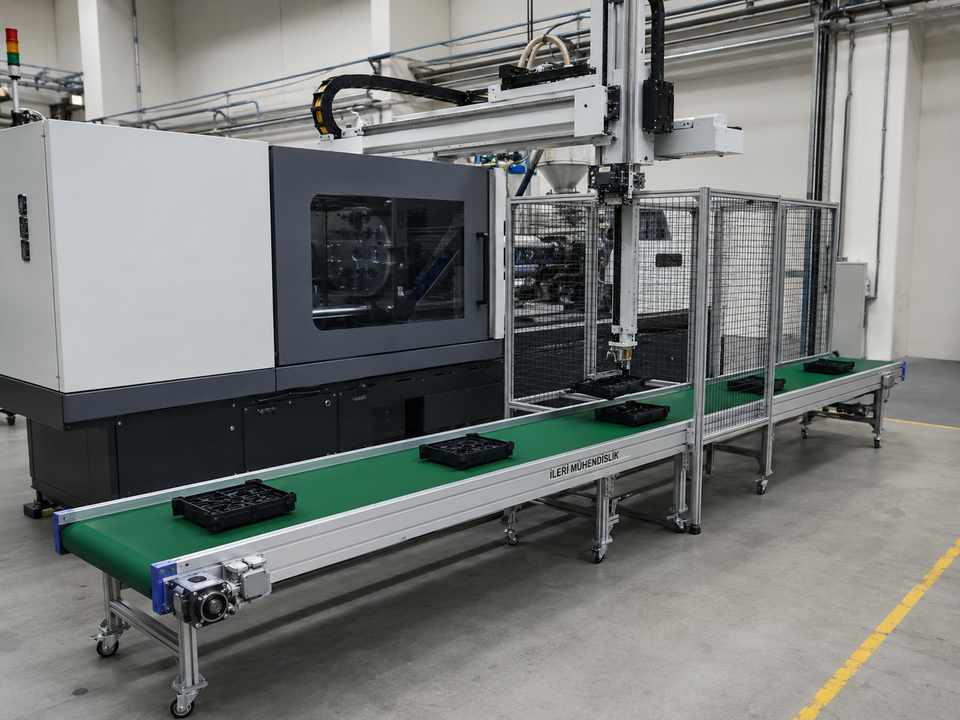

Robot Altı Bariyerli Konveyör Nasıl Çalışır?

Robot, enjeksiyon makinesindeki kalıptan ürünü aldıktan sonra önceden belirlenen koordinata hareket eder ve ürünü konveyör üzerine bırakır.

Konveyör bant sistemi çalışarak ürünü operatöre, kalite kontrol bölümüne veya paketleme alanına taşır.

Ürün taşınırken yan bariyerler sayesinde bant dışına düşmez. Eğer koruma kabini bulunuyorsa operatör güvenli bir şekilde sistemi izleyebilir.

İhtiyaca göre konveyör;

• Sürekli çalışabilir.
• Robot sinyali ile çalışabilir.
• Sensör gördüğünde çalışabilir.
• Belirli süre çalışıp durabilir.

Bu çalışma senaryoları müşterinin otomasyon sistemine göre belirlenmektedir.

Robot Altı Bariyerli Konveyörlerde Kullanılan Bant Çeşitleri

Taşınacak ürünün yapısına göre farklı bant tipleri kullanılabilir.

En çok tercih edilen bantlar şunlardır:

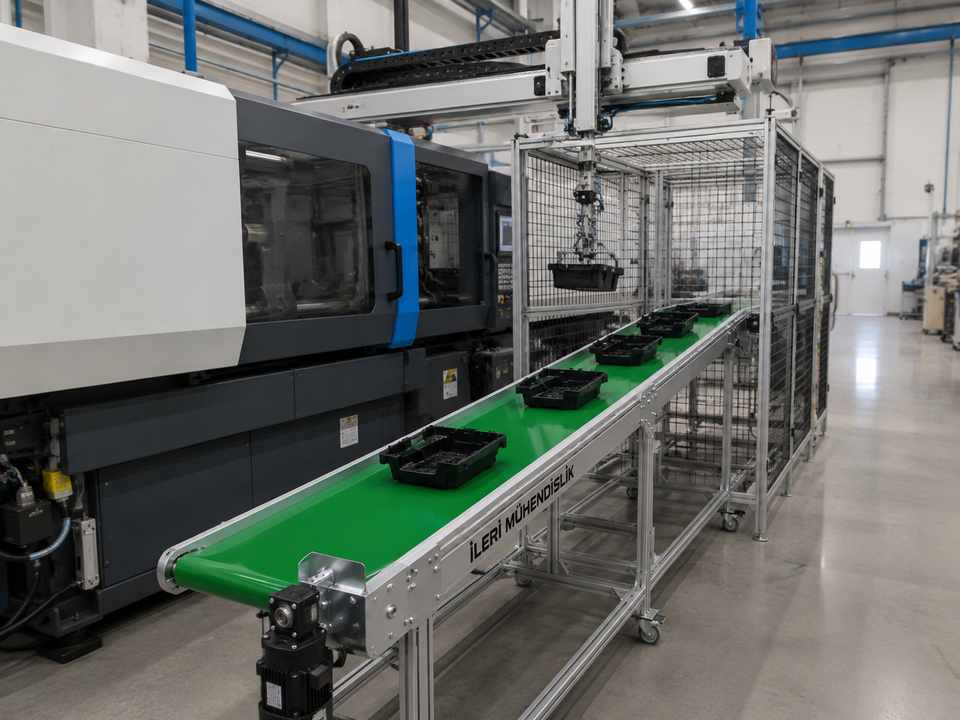

PVC Bant

Plastik enjeksiyon sektöründe en yaygın kullanılan bant tipidir.

Avantajları:

• Sessiz çalışır.
• Hafiftir.
• Ekonomiktir.
• Bakımı kolaydır.
• Hafif plastik parçalar için idealdir.

Modüler Bant

Ağır parçalar veya daha dayanıklı sistemler için tercih edilir.

Avantajları:

• Darbelere dayanıklıdır.
• Uzun ömürlüdür.
• Kolay temizlenebilir.
• Modüler yapısı sayesinde bakım kolaydır.

Çıtalı PVC Bant

Eğimli taşımalarda ürünlerin geri kaymasını önlemek amacıyla tercih edilir.

Şase Seçenekleri

Robot altı bariyerli konveyörler kullanım alanına göre farklı gövde yapılarında üretilebilir.

Seçenekler:

• Alüminyum sigma profil şase
• Elektrostatik boyalı çelik şase
• Paslanmaz çelik şase

Sigma profil şase; hafif, estetik ve modüler yapısı nedeniyle robotlu sistemlerde en çok tercih edilen çözümdür.

Motor ve Redüktör Seçimi

Motor seçimi yapılırken yalnızca konveyör uzunluğu dikkate alınmaz.

Aşağıdaki kriterler birlikte değerlendirilmelidir.

• Ürün ağırlığı
• Saatlik üretim kapasitesi
• Bant genişliği
• Konveyör uzunluğu
• Çalışma süresi
• Robot çevrim süresi
• Eğim durumu

İleri Mühendislik olarak her projede uygun motor ve redüktör hesabı yapılarak sistem teslim edilmektedir.

Opsiyonel Donanımlar

Müşteri talebine göre aşağıdaki ekipmanlar sisteme eklenebilir.

• İnvertörlü hız kontrolü
• Start-Stop butonları
• Acil stop sistemi
• Fotoselli ürün algılama
• Ürün sayma sistemi
• PLC haberleşmesi
• Robot sinyal girişi
• Alarm lambası
• Sesli uyarı sistemi
• Kilitli bakım kapısı
• Tekerlekli ayak sistemi
• Yükseklik ayarlı ayaklar

İleri Mühendislik Tavsiyesi

Robotun ürünü bıraktığı nokta ile konveyör bant merkezinin tam olarak aynı eksende olması gerekir. Aksi durumda ürünler zaman zaman bariyere çarpabilir veya bant dışına düşebilir. Bu nedenle teklif aşamasında robot modeli, ürün bırakma yüksekliği ve robot kolunun çalışma alanı mutlaka değerlendirilmelidir.

En Sık Yapılan Hatalar

Robot altı bariyerli konveyör siparişlerinde en sık karşılaştığımız hatalar şunlardır:

• Robot bırakma noktasının ölçülmemesi
• Makine ile konveyör arasındaki mesafenin yanlış verilmesi
• Bant genişliğinin gereğinden büyük seçilmesi
• Bariyer yüksekliğinin ürün ölçüsüne göre hesaplanmaması
• Robot çevrim süresinin dikkate alınmaması
• Bakım kapısının unutulması
• Konveyör hızının üretim kapasitesine uygun seçilmemesi

Bu hatalar, sistem devreye alındıktan sonra ilave revizyonlara neden olabilmektedir. Doğru projelendirme ile bu sorunların tamamı önceden önlenebilir.

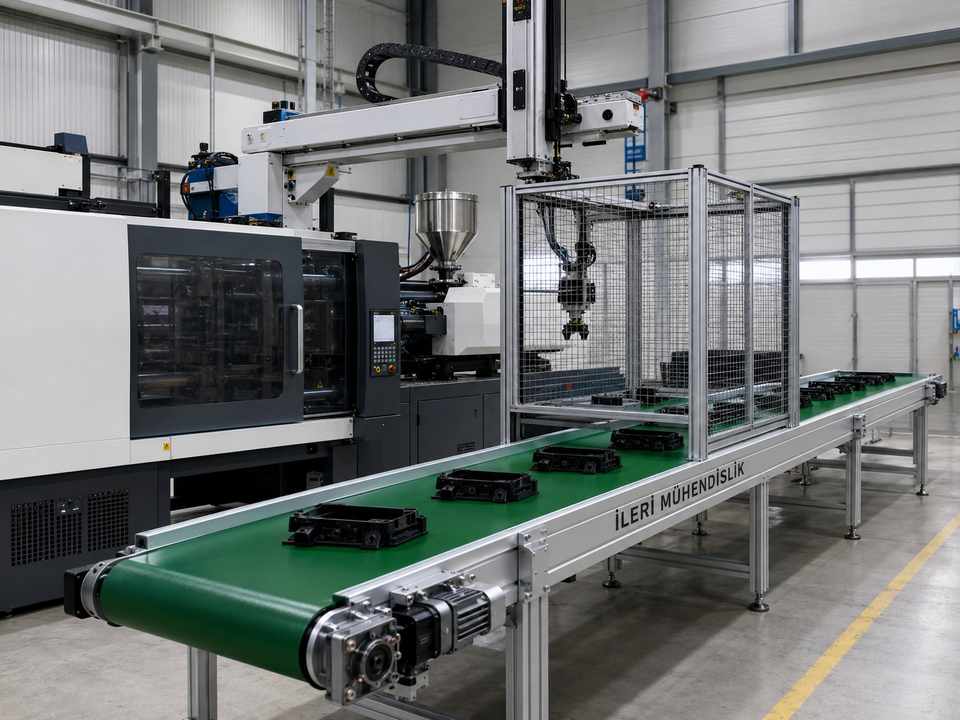

Özel Ölçü Robot Altı Bariyerli Konveyör İmalatı

Her plastik enjeksiyon üretim hattı birbirinden farklıdır. Enjeksiyon makinesinin yerleşimi, robotun çalışma alanı, ürünün ölçüsü ve fabrikanın fiziksel şartları standart ölçülerde bir konveyör kullanılmasını çoğu zaman mümkün kılmaz. Bu nedenle İleri Mühendislik olarak tüm robot altı bariyerli konveyör sistemlerini müşterilerimizin üretim hattına özel olarak tasarlıyoruz.

Konveyörün uzunluğu, genişliği, yüksekliği, taşıma kapasitesi, motor gücü ve koruma kabini ölçüleri tamamen projeye göre belirlenmektedir.

İstenilen ölçülere göre;

• 300 mm ile 1000 mm arasında bant genişliği,
• 1000 mm ile 10.000 mm arasında konveyör uzunluğu,
• Ayarlanabilir çalışma yüksekliği,
• Sabit veya tekerlekli ayak sistemi,
• Sağ veya sol motor seçeneği,
• PVC veya modüler bant,
• Sigma profil koruma kabini,
• Tel kafes veya polikarbon koruma sistemi

üretilebilmektedir.

Her konveyör sevkiyat öncesinde çalıştırılarak test edilir ve müşteriye kullanıma hazır şekilde teslim edilir.

Robot Altı Bariyerli Konveyör Seçerken Nelere Dikkat Edilmelidir?

Konveyör siparişi verilmeden önce aşağıdaki bilgilerin belirlenmesi doğru sistem seçimi açısından önemlidir.

• Enjeksiyon makinesinin marka ve modeli
• Robot markası ve modeli
• Robotun ürün bırakma yüksekliği
• Ürünün ölçüsü
• Ürünün yaklaşık ağırlığı
• Saatlik üretim kapasitesi
• İstenen bant genişliği
• Konveyör uzunluğu
• Koruma kabini istenip istenmediği
• Konveyörün nereye boşaltacağı
• Hız kontrol ihtiyacı
• Elektrik besleme gerilimi

Bu bilgiler sayesinde üretim hattına tam uyumlu bir sistem hazırlanabilir.

Neden İleri Mühendislik?

İleri Mühendislik olarak yalnızca konveyör üretmiyoruz. Üretim hattınızı analiz ederek en uygun çözümü birlikte belirliyoruz.

Bizi tercih eden firmaların en önemli sebepleri şunlardır:

• Plastik enjeksiyon sektöründe uzmanlaşmış üretim
• Tamamı projeye özel imalat
• Yerli üretim
• Kaliteli komponent kullanımı
• Hızlı teslimat
• Satış sonrası teknik destek
• Yedek parça temini
• Robotlu üretim hatlarına uygun çözümler
• Sigma profil uygulamalarında uzman ekip
• Uzun ömürlü ve bakım dostu tasarımlar

Her proje, üretim verimliliğini artıracak şekilde mühendislik hesapları yapılarak hazırlanır.

Teklif İçin Gerekli Bilgiler

Size en uygun robot altı bariyerli konveyörü hazırlayabilmemiz için aşağıdaki bilgileri paylaşmanız yeterlidir.

• Enjeksiyon makinesi markası
• Robot markası
• Robotun ürün bırakma yüksekliği
• Ürün fotoğrafı
• Ürün ölçüsü
• Yaklaşık ürün ağırlığı
• İstenen konveyör uzunluğu
• Bant genişliği
• Çalışma yüksekliği
• Bariyer yüksekliği
• Koruma kabini talebi
• Elektrik besleme bilgisi

Bu bilgiler doğrultusunda teknik çizim hazırlanır ve kısa sürede fiyat teklifi sunulur.

Robot Altı Bariyerli Konveyör İçin İletişime Geçin

Robotlu plastik enjeksiyon üretim hattınız için güvenli, uzun ömürlü ve özel ölçülerde üretilmiş robot altı bariyerli konveyör sistemleri hakkında bilgi almak için bizimle iletişime geçebilirsiniz.

İleri Mühendislik olarak ihtiyaçlarınıza uygun çözümler sunmaktan memnuniyet duyarız.

İleri Mühendislik

📞 Telefon: 0212 549 70 25

📱 WhatsApp: 0506 344 11 03

📧 E-posta: info@ilerimuhendislik.com

📍 Adres: İkitelli OSB, Dersan Sanayi Sitesi S8 Blok No:181 Başakşehir / İstanbul

Sık Sorulan Sorular

Robot altı bariyerli konveyör neden kullanılır?

Robot tarafından bırakılan ürünlerin güvenli şekilde taşınmasını sağlamak, ürünlerin bant dışına düşmesini önlemek ve operatör güvenliğini artırmak için kullanılır.

Robot altı konveyörlerde koruma kabini zorunlu mudur?

Her uygulamada zorunlu değildir. Ancak yüksek hızlı robotlu sistemlerde ve operatörün çalışma alanına yakın uygulamalarda koruma kabini önerilir.

Koruma kabini hangi malzemeden üretilmektedir?

Genellikle alüminyum sigma profil üzerine tel kafes paneller kullanılır. İsteğe bağlı olarak şeffaf polikarbon paneller de uygulanabilir.

Robot altı bariyerli konveyör özel ölçülerde üretilebilir mi?

Evet. Tüm konveyörler enjeksiyon makinesi, robot ve ürün ölçülerine göre özel olarak tasarlanır.

Konveyör hızı ayarlanabilir mi?

Evet. İnvertörlü motor sistemi sayesinde bant hızı istenilen seviyeye ayarlanabilir.

PVC bant mı modüler bant mı tercih edilmelidir?

Hafif plastik parçalar için PVC bant yeterlidir. Daha ağır veya aşındırıcı ürünlerde modüler bant tercih edilebilir.

Robot markası önemli midir?

Evet. Robotun modeli ve ürün bırakma noktası, konveyörün tasarımını doğrudan etkiler.

Teklif almak için hangi bilgiler gereklidir?

Enjeksiyon makinesi modeli, robot modeli, ürün ölçüsü, konveyör uzunluğu ve bant genişliği bilgileri teklif hazırlanması için yeterlidir.
